节能水泵三元流动技术分析

2020/6/29 16:52:37

节能水泵是我们公司创新的节能技术,彻底打破传统常规设计理念,安装方法。通过合理的系统改造和更换高时效节能型的泵机,使整个系统节能率可达百分之十到百分之五十五。

节能水泵三元流动理论技术分析

叶轮是泵的心脏。 它决定了泵的扬程,流量和效率。对于节能泵的设计,从考虑较小的水力损失,较高的效率和合适的气蚀性能开始,使用三元流理论和CFD流体力学计算。 结合优化方法,寻找不同流量和几何参数的合适组合,以确保从设计中获得产品的高时效性能。根据“喷气尾流三元流理论”,叶轮内部的三元三维空间被无限地划分。 通过分析叶轮流道中的每个工作点,建立了叶轮中流体流动的完整而真实的数字模型。 网格划分和流场计算,使用三元流设计方法来优化叶片的入口和出口角度,叶片数量以及扭曲叶片的横截面形状。 它的结构可以适应流体的真实流动状态,从而避免在叶片之间形成水倒流。分开工作表面的流动,使叶轮之间的水流更接近设计状态,减少流动损失,并且无用的工作,提高了泵的整体效率。

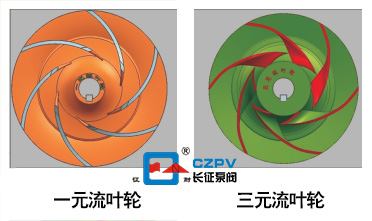

三元流叶轮技术的特点

1.减小子午流道三元流叶片的宽度,减小轮毂,增加流量,提高水力效率。

2.减小子午流道中三元流叶轮的直径,增加出口宽度,提高了水力效率。

3.三元流叶轮通道较宽,叶轮通道水流量减小,可避免或减慢气蚀现象。

4.三元流叶片的扭曲比三元流的扭曲大得多。

5.三元流叶片入口延伸到入口,减少了入口损失并改善了气蚀性能。

6.三元流叶轮减少了进口冲击和出口尾流损失,从而可以真正提高泵的效率。

7.使用通过CFD优化的水力模型,并使用快速原型测试来优化叶片的扭曲,以使流动表面越来越光滑,从而达到合适的流体输送要求。 高精度加工中心直接进行三维建模,精确制造,大大减少了模具表面变形和局部涡旋现象,从而提高了泵的运行效率。

8.不锈钢或铜制叶轮采用先进的全硅溶胶铸造工艺(先进的铸铁涂层砂铸工艺),具有双曲线叶片,超薄叶片,光滑的流道表面,并且几乎没有 损耗确保泵的高时效。

9.所有叶轮均经过动(静态)平衡和液压平衡处理,以补偿轴向推力,更低的噪音,更少的轴向力,更长的轴承年限和更高的液压效率。

以上是上海长征泵阀对节能水泵三元流技术的分析总结。
