単吸离心泵的结构

单吸离心泵的基本结构由八个部分组成，即：叶轮，泵体，泵盖，挡水环，泵轴，轴承，密封圈，填料函，轴向力平衡装置。

1.叶轮是离心泵的核心部件，它具有高转速和高输出功率。

2.泵体也称为泵壳，它是泵的主体。它起到支撑和固定的作用，并与安装轴承的支架相连。

3.泵轴的作用是将电动机与联轴器连接，并将电动机的扭矩传递到叶轮，因此它是传递机械能的主要部件。

4.密封环也称为泄漏减少环。

5.填料函主要由填料组成，因此泵中的水不会流到外部，并且外部空气也不会进入泵。始终保持水泵中的真空！当泵轴与填料之间的摩擦产生热量时，有必要通过水密封管将水注入水密封环中以冷却填料。

6.轴向力平衡装置，在単吸离心泵工作过程中，由于液体在低压下进入叶轮，在高压下流出，叶轮两侧的压力不相等，轴向推力为入口。这将导致转子轴向移动并产生磨损和振动。因此，应安装轴向推力轴承以平衡轴向力。単吸离心泵独特的加大出水口和先进的叶轮设计可使产品自由流动，并满足要求（要求可降低空气浊度）。 该产品可以通过机器清洁或手动清洁。同时，在设计中使用了可清洗的轴封。

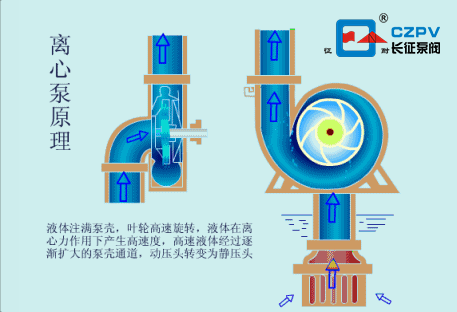

単吸离心泵的工作原理

在启动单吸离心泵之前，泵壳中充满了正在输送的液体。启动后，叶轮由轴驱动以高速旋转，并且叶片之间的液体也必须旋转。在离心力的作用下，液体从叶轮的中心抛到外缘并获得能量，从而以高速离开叶轮的外缘并进入蜗壳泵壳体。在蜗壳中，液体由于流动通道的逐渐膨胀而减速，然后将部分动能转换为静压能，以较高的压力流入排放管并将其发送到所需位置。

当液体从叶轮中心流到外边缘时，在叶轮中心会形成一定的真空。由于储罐液位上方的压力大于泵进口处的压力，因此液体被连续压入叶轮中。

以上是上海长征泵阀对単吸离心泵的结构原理进行的简要总结。
