单级双吸式离心泵的结构和工作原理是什么样的？那么下面上海长征泵阀给大家介绍一下，单级双吸离心泵相关的一些内容:

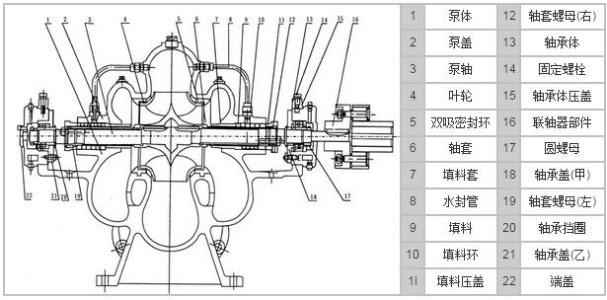

一、单级双吸离心泵的结构：

相关的零部件：轴、叶轮、卡环、密封环、机械密封轴套、密封体、机械密封、密封压盖、挡水圈、轴套、轴承体、轴承挡圈、止退垫圈、泵盖、楗、销子、轴承油封等部件。

同时还涉及到挠性联轴器和电机等。如下图所示：

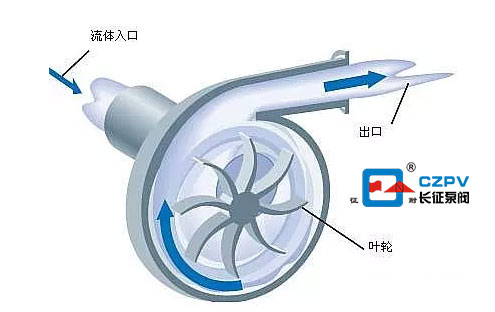

二、单级双吸离心泵工作原理：
简单来说：入口液体同时进入叶轮中心区域，高速旋转的叶轮在离心力的作用将液体甩出，叶轮中心就形成低压区，入口液体在大气压作用下，源源不断的流向低压区，即进入叶轮中心后又被甩出的循环过程。工作原理如下图所示：
