单级双吸泵的进出口怎么区分?

2020/7/14 9:58:31

单级双吸泵的进出口怎么区分?关注本篇文章,我们将简要介绍单级双吸泵的进出口区分情况。

单级双吸泵的进口大,出口小,至于进出口一样大的,进口流道连接单级双吸泵底部,反之为出水口。

1.单级双吸泵的出口管径一般小于入口;

2.从电动机方向看双吸泵,入口通常在该泵的右下部分。

3.一般出口包括压力表,止回阀,导轮等。

4.如果未安装,则可以从法兰端口看到叶轮的出口。

5.如果单级双吸泵的入口和出口为铀且径向的,则轴向为入口,径向为出口。

6.如果泵的入口和出口是子午线,则从电动机端到泵的方向,左侧是入口,右侧是出口。

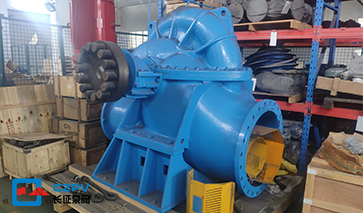

单级双吸泵

单级双吸泵连接管路的进口,出口尺寸大小问题

单级双吸泵的吸入口通常比出口大,因为吸入口压力低,水的密度小,流速慢。为了满足供水平衡的要求,并确保进水口有一定的扬程,以防止气蚀,它通常较大;出口的流量快,同一根管的流量大,因此决定吸入口连接比出口大。出口管直径大,抽吸阻力小,有利于泵抽吸介质,出口管直径小,有利于维持泵出口压力。

单级双吸泵的进,出口管直径是否大于该泵本身的进,出口直径,这个问题需要具体分析。对于大多数双吸泵,增加入口和出口管道的直径的目的是减小管道的直径。管道中的流速是为了减小管道的阻力并减少单级双吸离心泵的功耗,但是增加管道直径是以增加管道投资成本为代价的。这样,单级双吸泵的出口较长。可以考虑将管道的距离适当地增大直径,以减小阻力下降,但是对于短距离,则不必考虑。单级双吸泵入口输送的物料为液化气,温度接近沸点,吸入位置较低。对于气蚀材料,应考虑增加双吸泵入口管的直径,以减小阻力下降并避免泵气蚀。

以上是上海长征泵阀对单级双吸泵的进出口的区分情况进行了简单的说明。
