当前，由于隔膜材料的突破性进展，电动隔膜泵在各个行业中的应用越来越广泛。电动隔膜泵是一种新型泵。在某些重要领域，隔膜泵用于代替离心泵，自吸泵，螺杆泵和其他泵产品。本文主要介绍电动隔膜泵的结构图和工作原理。

电动隔膜泵的特点

1.电动隔膜泵可以输送任何流动的液体，还可以输送一些不易流动的介质，并且输送可靠。

2.无需灌溉和引水，具有自吸能力。 自吸能力可达到5m，因此在安装过程中入口无需底阀，只要入口管直接伸入介质中即可使用，安装及其方便。

3.电动隔膜泵具有良好的通过性能，输送介质顺畅流动。允许粒子介质通过。口径的直径可以为10mm，这是普通离心泵无法实现的。

4.无泄漏。因为隔膜将输送的介质与传动机械部件分开。介质永远不会泄漏，这种性能可以在泵送有毒，挥发性或腐蚀性介质的情况下广泛使用，不会对大鼠造成环境污染和人身安全。

5.经久耐用。由于隔膜泵本身没有轴封，因此在运行期间相对减少了磨损，这大大增加了整个机器的使用寿命。

6.结构紧凑，旋转滑动，整机运行噪音低，振动小。

7.可以输送粘度较高的介质而不会影响泵的性能。

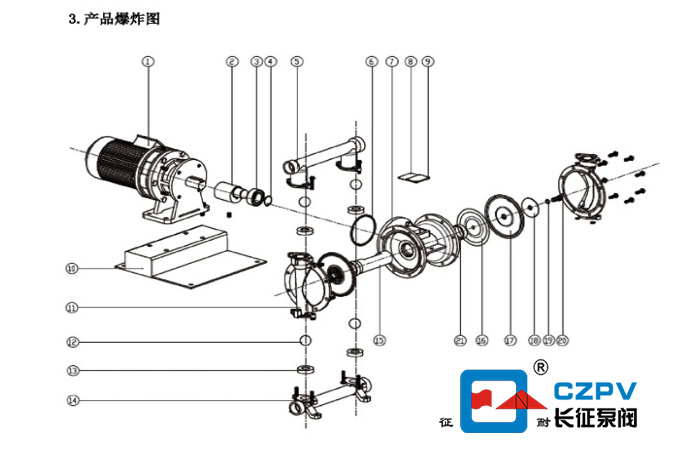

电动隔膜泵的结构图

电动隔膜泵的工作原理

电动隔膜泵的工作原理由摆线针轮减速机驱动。曲轴滑块驱动隔膜往复运动，从而使泵腔内的液体不断被吸入并输送出去。

以上是上海长征泵阀对电动隔膜泵的结构图及工作原理进行的总结。
