自吸排污泵结构及原理

2020/7/16 11:26:35

自吸式排污泵是在借鉴自吸式离心泵和潜水排污泵的结构和性能的基础上,借鉴国外同类产品的优点,开发出一种新型的自吸式排污泵。

自吸式排污泵不仅可以像普通的清水自吸泵一样安装底阀,不需要灌溉和抽水,还可以吸入固体颗粒直径为60%的大颗粒污水。出口直径和纤维长度为叶轮直径的1.5倍。可以输送沉淀物,废矿石杂质,粪便处理及切割工程,污水和胶体液,完全减轻了人力劳动强度,安装使用方便,维护少,性能达到中上等水平,具有广阔的应用市场和发展前景。

自吸排污泵的结构及原理

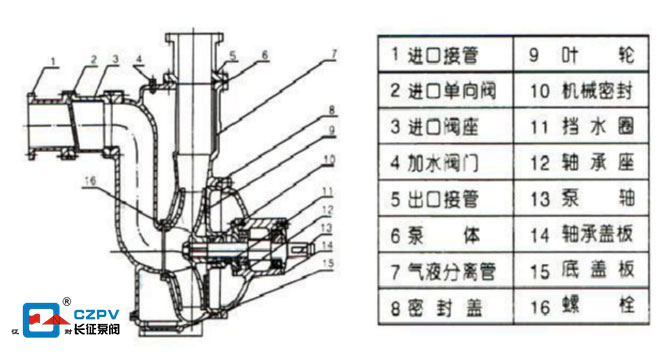

自吸式排污泵主要由泵体,叶轮,后盖,机械密封,泵轴,轴承座,进水阀,气液分离管,加水阀,爆破,排水管等组成。(结构图如下)

自吸排污泵结构图

自吸排污泵的工作原理:泵体上设有储液腔,并通过上回流孔和下循环孔与泵工作腔连通,形成自吸排污泵的轴向回流外部混合系统。自吸排污泵停止工作后,泵腔中已储存了一定量的液体。当自吸排污泵启动时,该泵中存储的液体在叶轮的作用下被空气带走。上部液体通过气液分离管的格栅流回工作室,气体从泵中排出,使该泵的真空度是自吸的。

以上是上海长征泵阀对自吸排污泵的结构及原理进行的简要总结。
