单级双吸离心泵的基本结构：

单级双吸离心泵的吸入口和排出口在泵的轴线下方，水平方向垂直于该轴线，并且泵壳是敞开的。在维修时，无需拆卸进水口，排水管和电机（或其他原始动机）。从联轴器方向看时，泵为逆时针旋转。 根据用户的特殊订单需要，也可以更改为顺时针旋转。

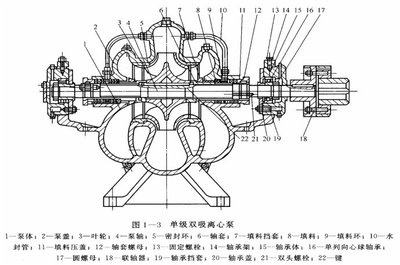

单级双吸离心泵的主要部件是：泵体，泵盖，叶轮，轴，双吸密封环，轴套，轴承等。除轴材料为优质碳钢外，其余大部分由铸铁制成。单级双吸离心泵通过联轴器由电动机直接传动。

泵轴是由两个单列向心球轴承支撑。轴承安装在泵体两端的轴承体中，并用黄油润滑。 双吸气密封圈用于减少水从泵的加压水腔室到吸气腔室的泄漏。

泵体和泵盖构成叶轮的工作室。 在入口和出口法兰上均设有用于安装真空计和压力计的管螺纹孔，在入口和出口法兰的下部设有用于排水的管螺纹孔。

轴封是软填料密封。 为了冷却和润滑密封腔并防止空气泄漏到泵中，填料之间有一个水密封环。泵工作时，少量高压水通过水封管流入填料腔，起到水封的作用。

叶轮经过静平衡验证，并在两侧固定有衬套和衬套螺母。 它的轴向位置可以通过套筒螺母来调节。 叶轮的轴向力通过其叶片的对称布置来平衡，并且可能还有一些剩余。剩余的轴向力由同轴端的轴承承受。
