立式离心泵怎么分进出口?

2020/7/18 11:14:39

1.从电动机端到白泵的方向看,左侧是进油泵。 通常,泵的方向用箭头方向标记。 箭头指示的方向是出口,方向是径向的。 然后,轴为进口,径向为出口。

2.泵的入口和出口均为径向,否则为入口。

3.进口大但出口小。

4.可以从叶轮的法兰端口看到出口。

5.立式离心泵的入口和出口之一是轴向的。

立式离心泵的工作原理是利用叶轮的旋转使水产生离心运动。在启动泵之前,必须先向泵壳和吸入管中注满水,然后再启动电动机,以便泵轴带动叶轮和水高速旋转。水经过离心运动后被抛到叶轮的外边缘。通道流入立式离心泵的加压水管道。

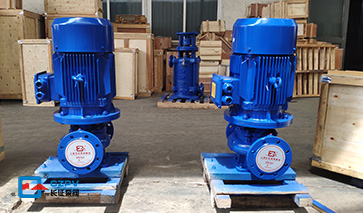

立式离心泵

立式离心泵连接管道进出口大小问题

立式离心泵的吸入口通常比出口大,因为吸入口压力低,水密度小,流量低。为了满足供水平衡的要求,并确保入口处有一定的压头以防止气蚀,它通常较大; 出水口流速快。同一根管道的流速较大,因此确定所连接的吸入口大于出水口。孔口管的大直径具有小的抽吸阻力,这有利于立式离心泵对介质的抽吸,而小出口管的直径有利于维持立式离心泵的出口压力。

立式离心泵的进,出口管直径是否大于泵本身的进,出口直径,这个问题需要具体分析。 对于大多数立式离心泵,增加入口和出口管道直径的目的是减小管道中的流体流速,从而减小管道的阻力并减少离心泵的功耗。然而,增加管道直径是以增加管道投资成本为代价的。这样,立式离心泵的出口可用于长距离管道。考虑适当增加管径以减小电阻降,但是对于短距离,则无需考虑;并且由于泵入口输送的物料为液化气,温度接近沸点,吸入位置相对较低等,应考虑增加立式离心泵入口管的直径以减小阻力下降并避免立式离心泵中发生气蚀。

以上是上海长征泵阀对立式离心泵的进出口区分进行了简要总结。
