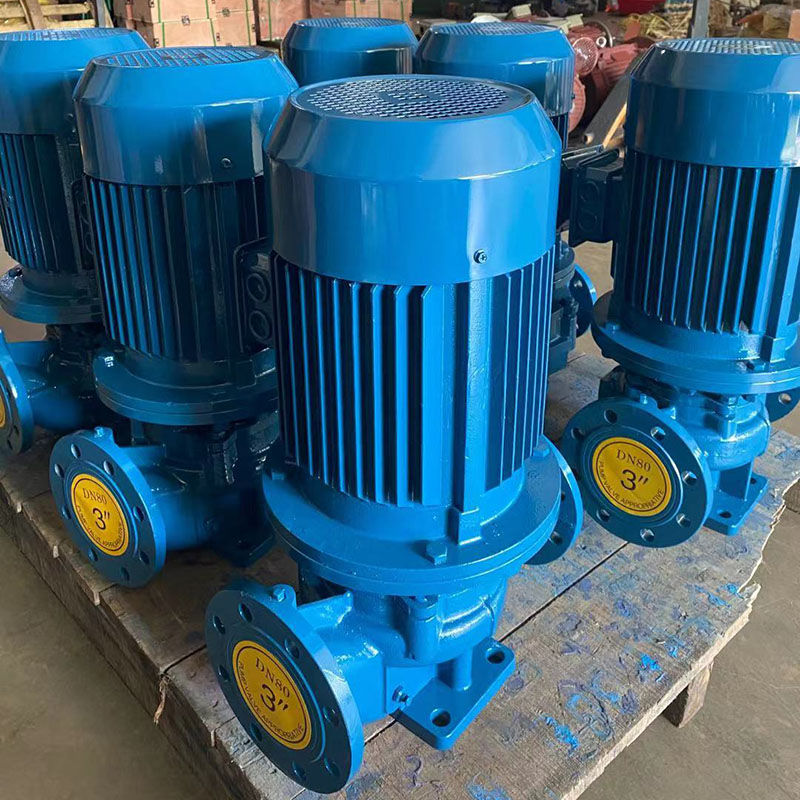

热水循环泵是一种常见的流体输送设备，广泛应用于供暖系统、工业生产和其他需要循环输送热水的场景。其结构设计关系到泵的性能和使用效果，下面将对热水循环泵的结构进行分析。
热水循环泵的结构分析
热水循环泵的主要结构包括以下几个关键部件：
电机：热水循环泵通常由电机驱动，电机通过轴与泵的叶轮连接，使叶轮旋转从而产生流体的流动。电机是泵的动力源，其性能和功率直接影响泵的输送能力和效率。叶轮：叶轮是热水循环泵中的核心部件，其形状和设计会影响泵的流量和扬程。叶轮的作用是通过旋转将液体带入泵内，并通过离心力产生压力，推动液体流动到出口。
机械密封或填料：热水循环泵的进口和出口处需要密封，以防止液体泄漏。常见的密封方式包括机械密封和填料密封，机械密封通常采用耐高温材料以适应热水的工作环境。
轴承和轴：轴承支撑着电机和叶轮的旋转，轴连接着电机和叶轮，使它们能够协同工作。良好的轴承和轴设计能够减少泵的摩擦损耗，提高泵的效率和使用寿命。
排气阀和排水阀：热水循环泵在启动时可能会产生气体和气泡，需要通过排气阀排出。而在停止运行时，为了方便维护和检修，还需要排水阀将泵内的液体排空。
热水循环泵的结构设计需要兼顾流体特性、工作环境和使用要求等因素。合理的结构设计可以保证泵的高效运行，确保热水的循环和输送，从而满足供暖系统和工业生产的需要。
