单级双吸离心泵的优点有哪些?单级双吸离心泵的结构图是什么?关注本篇文章,我们将简要介绍单级双吸离心泵的优点及结构图。

单级双吸离心泵的优点

1.结构紧凑,外形美观,稳定性好,安装方便。

2.稳定运行,优化设计的双吸叶轮将轴向力降低,叶片形状具有出色的水力性能,单级双吸离心泵壳体的内表面和叶轮表面均具有抗气蚀性能。

3.确保运行平稳,噪音小和使用寿命长。

4.轴封为机械密封或填料密封。可以保证8000小时的运行而不会泄漏。

5.离心泵的安装形式在组装过程中无需调整,可根据现场情况使用。离散或水平安装。

6.自吸装置的安装可实现自动吸水,即无底阀,无真空泵,无回流,可启动离心泵。

单级双吸离心泵


单级双吸泵的结构图

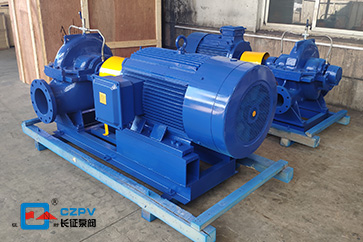

单级双吸离心泵的外观如图所示,单级双吸离心泵的结构如图所示。它的主要部件基本上与单级单吸离心泵相似,区别在于:单级双吸离心泵的叶轮是对称的,好像它由两个相同的单吸叶轮连接回 返回,水从两侧进入叶轮。叶轮两侧固定有键,轴套和轴套螺母,其轴向位置可通过轴套螺母调节。单级双吸离心泵的泵盖与泵体共同形成一个半螺旋形的吸气腔,并形成了一个向外的蜗壳压力。单级双吸离心泵的吸入口和出水口铸在泵体上,该泵体水平且垂直于泵轴。水从吸入口流出后,沿着半螺旋吸入腔从两侧流入叶轮。因此,该泵称为单级双吸离心泵。

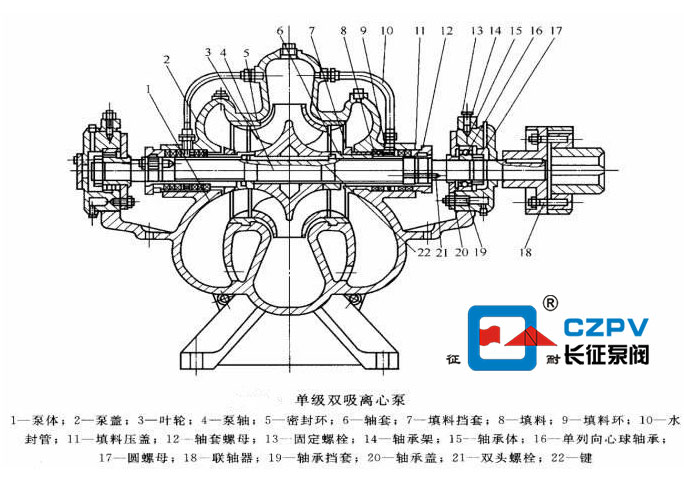

单级双吸离心泵的结构图

泵盖与泵体之间的连接处水平打开,因此称为单级双吸蜗壳式离心泵。单级双吸离心泵在泵体的安装位置和叶轮入口外缘装有两个防漏环,称为双吸漏环。泄漏减少环上有凸出的半圆环,嵌入泵体的凹槽中,起到定位作用。双吸泵在穿过泵体的泵轴两端装有两组填料密封装置。少量高压水通过泵盖敞开表面上的凹槽流入填料腔,水封循环进入填充腔,起到水封的作用;从进水口方向看双吸泵,在轴的右端安装了一个联轴器。在轴的左端安装一个联轴器,泵轴的两端均由轴承支撑。轴承类型通常使用单列向心球轴承。

以上是上海长征泵对单级双吸离心泵的优点及结构图进行的总结。
