一、水泵用能单位

莱芜市某公司风机水泵节能变频改造项目

二、案例内容

1.技术原理和适用领域

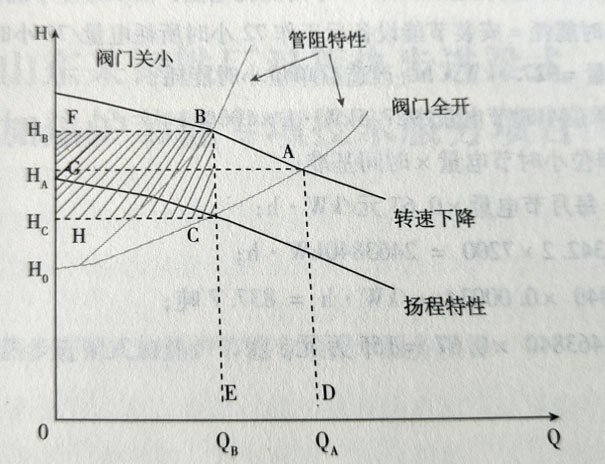

风机水泵节能原理通常为风机水泵使用的阀门调节法，主要是通过调节管道出口的开度来进行流量调节，实际是利用改变管道的阻力来改变流量。阀门调节时管阻特性会随着阀门的开度的变化而变化，电机会恒速运行扬程特性会不改变。如下图所示，使用转速调节法比使用阀门调节法节约的功率∆P和HCBF区域的面积成正比。

由此可见流量Q与电机的转速n是成正比关系，需要轴功率P和转速的立方成正比关系。从上述推理得出，使用转速调节法的节能效果很明显。随着变频调速的不断进步，风机水泵使用变频器来控制转速。这项技术主要用在风机水泵系统中的电机节能。

2.节能改造具体内容

对用能单位的风机水泵使用高压变频进行调速节能，风机以前使用风阀进行风量调节，日常风阀开度为百分之四十五到百分之七十五之间，节能水泵公司使用高压变频对风机进行调速控制，改造后变频器根据工艺需求驱动风机按照不同的频率运行，风阀始终保持在全开位置。

3.项目实时情况

项目于2021年11月签订合同，11月5日开式施工，11月26日调试、测试、验收完毕。目前运行情况良好，节能率在18%～47%之间。

三、项目年节能量和节能效益

1.改造前后能耗对比

2.节能率计算

以电能表测量风机水泵改造后工作72小时所耗电量，由双方签字确认。

改造后单位小时能耗=安装节能设备后工作72小时所耗电量/2小时；

单位小时节电量=927.5kW·h-改造后单位小时能耗；

实际节电率=单位小时节电量/927.5kW·hx100%；每月节电量=单位小时节电量×时间基准;

每月节能收益=每月节电量×0.67元/kW·h；

项目年节能量:342.2×7200 = 2463840kW·h；

折合标煤:2463840 x0.00034tce/kW·h = 837.7吨；

年节能效益为:2463840 x0.67 =165万元。

莱芜市某公司风机水泵节能变频改造项目由水泵厂家总结。
