卧式管道离心泵是根据离心力原理设计的。 高速旋转的叶轮叶片带动水旋转，将水倒出，达到运输的目的。离心泵有很多类型，从使用角度可以分为民用泵和工业用泵。从运输介质上看，它们可分为清水泵，杂质泵和耐腐蚀泵。

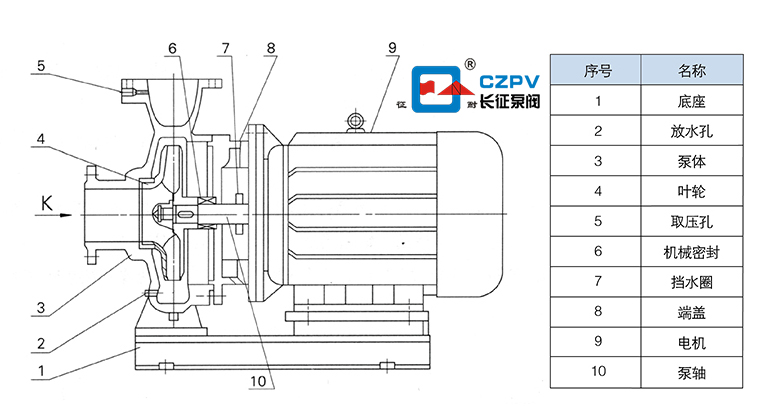

卧式管道离心泵的结构

卧式管道离心泵是叶片泵。 卧式管道离心泵具有广泛的性能参数。卧式管道离心泵型号可以满足用户的各种流量要求。 由于其简单的设计结构，因此易于维护。因此，卧式管道离心泵是工业生产中使用很广泛的。该产品广泛用于大中流量低压液体输送。目前，卧式管道离心泵已经系列化，流量范围可以在5-2020m3 / h之间，扬程可以在8-125m范围内，并且由于卧式材料和结构的不同，卧式管道离心泵可以传输不同的媒体。

卧式管道离心泵是单级单吸卧式离心泵。泵体和泵盖从叶轮的后部分开，叶轮是后部开口的结构。大多数离心泵在叶轮前后都装有密封环，叶轮后盖上有平衡孔，以平衡作用在转子上的轴向力。卧式管道离心泵的入口为轴向和水平吸入，出口垂直向上布置。该泵与电动机同轴，电动机轴伸端采用双角接触球轴承结构，部分平衡了卧式管道离心泵的残余轴向力。卧式管道离心泵的结构包括泵体，叶轮，泵盖，机械密封件等。电气组由三部分组成：卧式管道离心泵，电动机和底座。该泵与电动机连接，安装时无需校正，具有共用底座，并使用隔振器进行隔振。

以上是上海长征水泵对卧式管道离心泵的结构进行的总结。
