单级双吸离心泵的结构说明

    单级双吸离心泵可用于抽送清洁水和物理化学性质类似于水的液体。它可用于9-140米的扬程，流速为126-12500m3/h，液体的高温度不得超过80°C。它适用于工厂，矿山，城市供水，电站，大型水利工程，农田灌溉和排水。接下来小编就给大家讲一下单级双吸离心泵的结构。

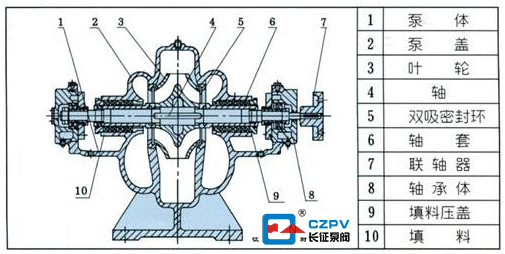

    单级双吸离心泵的吸入口和排出口均在泵的轴线下方，并且在水平方向上垂直于该轴线。在维修时，不需要拆卸进水管和出水管以及电机就可以进行。从传动方向看去，泵为顺时针旋转（可以根据用户需要更改为逆时针旋转）。主要部件有：泵体，泵盖，叶轮，轴，双吸力密封圈，轴套等，泵体何泵盖构成了叶轮的工作室。在入口和出口法兰上，安装有真空计和压力计的管螺纹孔。水泵的进水和出水法兰的下部设有用于排水的螺孔。经过静平衡验证的叶轮固定在轴上，两侧带有套筒和套筒螺母，并且它的轴向位置可以通过套筒螺母进行调节。泵轴由两个单列向心球的轴承支撑。轴承可以安装在轴承体中以及泵体的两端，可以利用黄油润滑。密封环用以减少水泵压水室的水漏回吸水室。它由电动机通过弹性联轴器直接驱动，必要时还可以将内燃机用于变速箱。单级双吸离心泵的轴封为软填料密封（可根据用户需要采用机械密封结构）。

    以上就是小编为大家整理的单级双吸离心泵的结构说明，以供大家参考。
