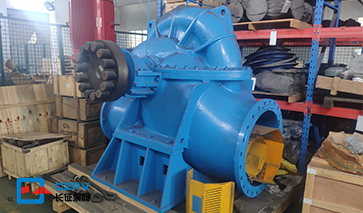

单级双吸离心泵的装配
1.将转子零件和螺栓安装在泵体的上轴上。安装轴承体压盖并用螺栓拧紧。然后使用套筒螺母将叶轮的轴向位置调整到泵体流道的中间,然后将其拧紧。
2.组装转子零件,并依次安装键,叶轮,轴套,轴套螺母和填料环。戴上双吸密封圈,然后安装轴承零件和联轴器。
3.安装填料,放中心开口的纸巾垫并盖住泵盖。拧紧螺丝端锥销并拧紧泵盖螺母,然后安装填料盖。
4.用手旋转转子,以确保平滑的平滑度和均匀性。拆卸可以按照与上述相反的顺序进行。
单级双吸离心泵的安装
1.检查水泵和电机是否损坏。
2.单级双吸离心泵的安装应确保设备提供的气穴裕度大于顶部提供的气穴裕度。基本尺寸应符合该泵的安装尺寸。
3.安装顺序:有底座和无底座两种,安装原理相同。在此仅描述那些带底座的。
(1)将地脚螺栓放在底座上,放上螺母,然后将其放置在带有预留地脚螺栓孔的混凝土基础上,通过调节楔形角调节水平,然后在地脚孔中填充混凝土。
(2)混凝土干燥后,检查水平度并拧紧固定螺母。
(3)检查电机的旋转方向是否与泵一致后,安装泵和电机的螺栓,螺母和螺母座。 同时,在两个联轴器之间留出一定的间隙,以校正单级双吸离心泵和电机轴的同轴度。 两个联轴器外圈的校正误差不超过0.1。沿着圆角两端的间隙不均匀度的公差为0.3。
(4)入口和出口管应由附加支架支撑,而不应由泵体支撑。
(5)单级双吸离心泵与管路的结合面应保证良好的密封,特别是进水管路必须严格保证无空气泄漏,不得有积水的可能。
(6)如果泵装置高于进水水位,则应安装底阀以开始注水,或者可以使用抽水的方法。
以上是上海长征水泵对单级双吸离心泵的装配与安装进行的总结。
