热水循环泵的结构分析
热水循环泵的结构分析
2020/9/24 14:04:20
热水循环泵为单级单吸和两级单吸悬臂式,由浮动环密封,轴承为滚动轴承和球轴承,并用稀油润滑。旋转方向从电动机端看,泵为逆时针旋转。
热水循环泵的结构:
1.热水循环泵为单级单吸悬臂式,水平轴向吸入,垂直向上排出。
2.壳体的径向部分特别适用于输送高温、高压液体。安装方式为泵体的水平中心支架。
3.轴承悬挂体采用大油底壳铸造,用于轴承润滑。同时配有一套径向圆柱轴承和一对背靠背推力球轴承,可承受径向力和轴向力。
4.

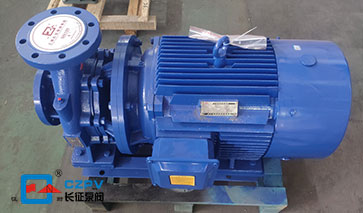

热水循环泵
的吸气口和排气口的法兰铸在泵体上,轴封腔和泵盖一体化,外部有水冷腔套。
热水循环泵的参数:
流量Q5~450m3/h
扬程H34~80m
