单级双吸离心泵又被称为单级双吸水平中开蜗壳式循环水泵离心泵，供抽送清水或者物理化学性质类似于水的其他液体之用。下面由水泵厂家对单级双吸离心泵的构成和应用进行讲解。

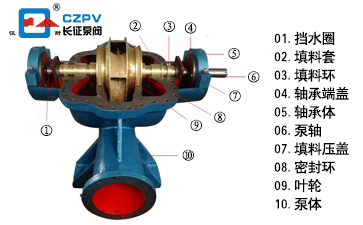

单级双吸离心泵的构成

单级双吸离心泵的吸口和吐出口都在轴心线的下方，和轴线垂直成水平方向。检修时无需拆卸进出口水管和电机。从转动方向看去，为顺时针旋转方向。（也可以根据用户的要求改为逆时针旋转）。

单级双吸离心泵有泵体，泵盖，叶轮，轴，双吸密封环和轴套等零部件构成。

泵体和泵盖构成叶轮的工作室。在进出口法兰上，制有安装真空泵和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。

经过平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，轴向位置可以通过轴套螺母来调整。

泵轴由两个单列向心球轴承支撑。轴承装在轴承体内，安装在泵体两端，用黄油润滑。

双吸密封环用来减少压力室的水漏回吸水室。

该泵通过弹性联轴器由电机直接传动，必要时可以用内燃机传动。

轴封是软填料密封，（也可以根据用户需求改为机械密封结构）。
