中开泵也被称为单级双吸水平中开蜗壳式循环水泵离心泵，下面由水泵厂家来带您看下中开离心泵的结构图。

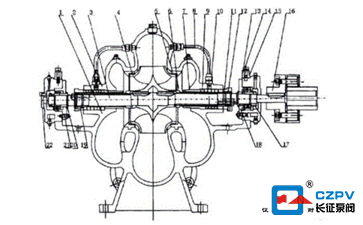

中开泵的结构图

中开蜗壳式离心泵的吸入口和排出口都在泵轴中心线的下方，检修时，需要将泵盖揭开，就能将全部零件拆卸下来进行维修，安装也非常方便。

中开泵有多个零部件构成，分别是：1.泵体2.泵盖 3.泵轴 4.叶轮 5.双吸密封环 6.轴套 7.填料套 8.水封管 9.填料 10.填料环 11.填料压盖 12.轴套螺母（右）13.轴承体 14.固定螺栓 15.轴承体压盖 16.联轴器部件 17.圆螺母 18.轴承盖（甲）19.轴套螺母（左）20.轴承挡圈 21.轴承盖（乙）22.端盖

其中主要的零部件有泵体，泵盖，轴，叶轮，密封环，轴套，轴承等构成。

中开泵的结构特点

1.流量大，高效率：双吸叶轮结构，具有流量大和效率高的特点。

2.轴套：轴套是易损部件，它可以保护轴，增加中开泵的使用寿命。

3.密封环：密封环是易损部件，提高中开泵的效率，延长该泵的使用寿命。

4.密封系统：有机械密封和填料密封两种，可以根据用户需求来进行选择。

5.轴承：采用独特的轴承体进行设计，使轴承可以采用油脂和稀油润滑，轴承的使用寿命在10万小时以上，可以使用双列推力轴承和密封轴承。
