单级双吸离心泵的特点及外形结构图

2021/3/5 16:57:38

单级双吸离心泵的特点

1.结构紧凑,外形美观,稳定性好,安装方便。

2.叶轮运行平稳优化,轴向力降低,水力性能优良。单级双吸卧式离心泵壳体内表面和叶轮表面具有抗汽蚀性能。

3.选用SKF、NSK轴承,运行平稳,噪音低,使用寿命长。

4.轴封选用机械密封或填料密封。可保证8000小时无泄漏运行。

5.卧式单级双吸离心泵的安装形式在组装时不需要调整。可根据现场情况使用。垂直或水平安装。

6.安装自吸装置,实现自动吸水,无底阀,无真空泵,无回灌,可启动离心泵。

单级双吸离心泵的外形结构图

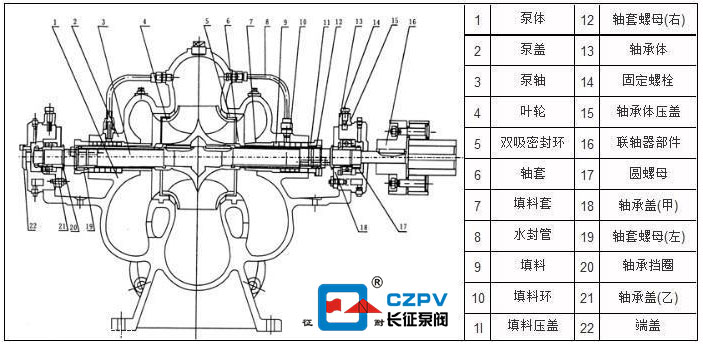

单级双吸离心泵的外形结构图

单级双吸式离心泵的外形结构图。其主要部件基本类似于单级单吸离心泵。区别在于单级双吸式离心泵的叶轮是对称的。似乎两个相同的单吸式叶轮背对背连接,水从两侧进入叶轮。叶轮用键,轴套和轴套螺母的两侧固定,其轴向位置可以通过轴套螺母进行调节。单级双吸中开式离心泵的泵盖和泵体共同形成一个半螺旋形的吸气腔,并形成一个向外的蜗壳压力。中开的吸入口和出水口水平且垂直于泵轴铸在泵体上。水从吸入口流出后,沿着半螺旋形吸入腔室从两侧流入叶轮。双吸泵称为单级双吸离心泵。泵盖和泵体之间的连接处水平且开放。它被称为单级双吸蜗壳离心泵。单级双吸离心泵在泵体的安装位置和叶轮入口外缘装有两个减漏环,称为双吸减漏环。泄漏减少环上有一个突出的半圆形环,该环嵌入泵体的凹槽中,起到定位的作用。双吸泵在穿过泵体的泵轴两端配备了两组填料密封装置。运行时,少力高压水通过泵盖敞开表面上的凹槽流入注水腔,水封循环作为水封。从进水方向看双吸泵,根据需要在轴的右端安装一个联轴器。也可以在轴的左端安装一个联轴器,泵轴的两端均由轴承支撑。
