双吸泵也被称为单级双吸离心泵，是节能水泵公司在国内外同类高效节能中开泵的基础上，经过改革、专注、专门定制的一款新型节能双吸泵。下面由离心泵厂家对双吸泵结构图及结构特点进行讲解。

双吸泵结构图及结构特点

双吸泵结构图

对上图双吸泵结构图进行分析得出，双吸离心泵的结构由以下零部件组成。

1.泵体 2.轴承端盖 3.圆螺母 4.轴承体 5.深沟球轴承 6.轴承垫圈 7.挡水圈 8.轴套螺母

9.填料环 10.泵盖 11.轴套 12.口环 13.叶轮 14.填料挡圈 15.填料压盖 16.圆柱滚子轴承

17.轴

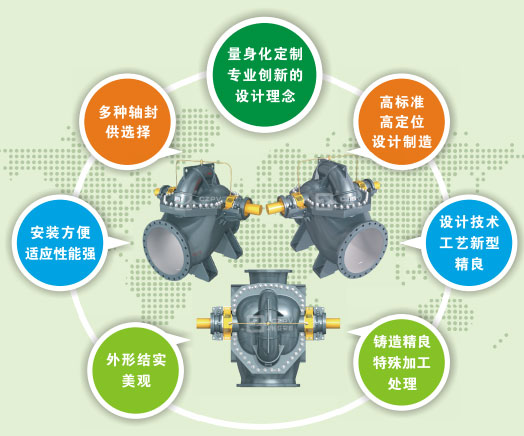

双吸泵结构特点

1.量身定做专业的创新设计理念。

从水力到结构，三维立体、线型一体化量身定制设计理念，从水力模型、水力优化分析、顶层三维结构设计到三维立体软件虚拟工厂拼装一气而成，设计过程中除了对水力、结构、力学、造型、振动、多线流等全面分析计算外，对结构做了合理的布局及高运行可靠性。

2.高标准、高定位，从细节做起。

（1）设计工艺精良：从泵体、泵盖和叶轮等均为三维CDF技术直接造型，加工中心制作，精铸模具，很大程度降低了曲面变形和局部涡流不平的现象，采用目前杰出的铸造工艺。

（2）铸造精良、特殊加工处理：泵体、泵盖采用树脂砂铸造，对内腔流道进行精心打磨，可以采用精密喷涂处理，叶轮还采用精密硅溶胶304材质，使叶轮更光滑，可以降低摩擦力和阻力。

（3）轴承及密封：普通型是国产知名品牌，高效节能型采用进口NSK、SKF重载深沟球轴承和油封，采用高低温油脂润滑，自带润滑脂承载能力强。

（4）联轴器-采用补偿式两轴线不对中能力强，传动效率高，有明显减震作用的联轴器。

（5）机封压盖、填料压盖-全部采用不锈钢材料，经久耐用，使用寿命长，性能安全可靠。

双吸泵结构图及结构特点由水泵节能公司总结，推荐阅读：单级双吸离心泵的结构图及原理
