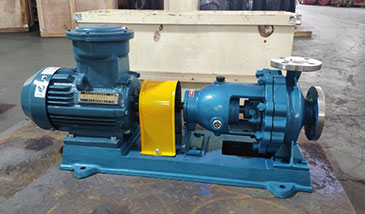

化工泵按照材质可以分为化工离心泵、氟塑料化工泵、耐腐蚀化工泵、氟塑料离心泵。IH化工离心泵可以用于化工、石油、冶金、电站、食品、制药、合成纤维等行业领域。下面讲解化工泵的拆卸与装配。

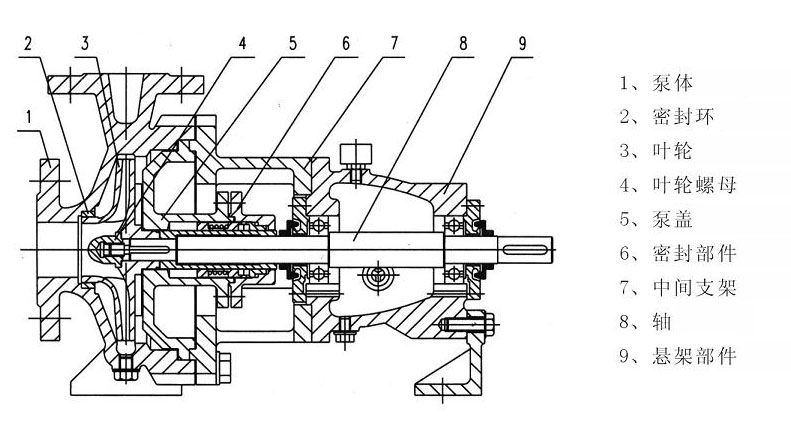

化工泵的拆卸

单级化工离心泵采用了加长联轴器，拆卸时，无需拆卸进口和出口管路，泵体和电机。无需拆卸加长联轴器中的中间联轴器，可以拆出转子部件，定期进行维修与保养。

（1）拆卸泵体上的泄液管堵和悬架体上的放油管堵，排尽泵内液体和悬架体内的润滑油。

（2）拆卸泵体与中间支架的联结、把中间支架、悬架部件和泵盖等全部转子部件从泵体中一起取出。

（3）拆卸叶轮螺母，取出叶轮和键。

（4）把泵盖连同轴套、机械密封端盖和机械密封等配件一起从轴上取出。

（5）拆卸中间支架和悬架支架。

（6）拆卸离心泵键和联轴器。

（7）拆卸悬架体两端的防尘盘和轴承的前盖和后盖，把轴连同轴承一起从悬架体中取出。

（8）从泵轴上把轴承拆卸下来。

化工泵的装配

化工泵的装配工作可以根据化工泵的拆卸方法反向操作即可。
