离心泵的种类有很多种,按照级数分为单级单吸离心泵、单级双吸离心泵、多级离心泵。按照结构可分为立式管道离心泵、卧式清水离心泵。离心泵型号和离心泵的种类有关。下面讲解常见的离心泵型号大全。
常见离心泵型号大全
立式离心泵
单级单吸立式管道离心泵是水泵节能公司在IS离心泵型号参数的基础上派生出的离心泵产品。符合国内外要求标准。CZW立式管道离心泵可以代替IS离心泵和ISG离心泵。
立式离心泵型号意义
CZL200-500(Ⅰ)A(B)(C)
CZ-表示上海长征泵阀
L-立式离心泵
200-进出口直径(mm)
500-叶轮名义直径(mm)
(Ⅰ)-扩流型
A-叶轮经过一次切割
(B)-叶轮经过一次切割
(C)-叶轮经过一次切割
立式离心泵型号参数性能表
型号 |
口径 |
流量 |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
|
15-80 |
15 |
1.1 |
0.3 |
8.5 |
26 |
2800 |
0.18 |
2.3 |
20-110 |
20 |
1.8 |
0.5 |
16 |
25 |
2800 |
0.37 |
2.3 |
20-160 |
20 |
1.8 |
0.5 |
33 |
19 |
2900 |
0.75 |
2.3 |
25-110 |
25 |
2.8 |
0.78 |
16 |
34 |
2900 |
0.55 |
2.3 |
25-125 |
25 |
2.8 |
0.78 |
20.6 |
28 |
2900 |
0.75 |
2.3 |
25-125A |
25 |
2.5 |
0.69 |
17 |
35 |
2900 |
0.55 |
2.3 |
25-160 |
25 |
2.8 |
0.78 |
33 |
24 |
2900 |
1.5 |
2.3 |
25-160A |
25 |
2.6 |
0.12 |
29 |
31 |
2900 |
1.1 |
2.3 |
卧式离心泵
单级单吸卧式离心泵是本公司在IS离心泵和立式泵的基础上优化组合而成,符合国内外标准。管道泵适用于化工、城市给排水、喷灌、冶金、食品等场合。流量范围2.2m³/h~2400m³/h。根据介质和稳定派生出清水泵、热水泵、化工泵、油泵等。
卧式离心泵型号意义
CZW80-160(Ⅰ)(A)(B)(C)
CZW-表示卧式清水泵
80-进出口直径(mm)
160-叶轮名义直径(mm)
(Ⅰ)-扩流型
(A)-叶轮经过一次切割
(B)-叶轮经过一次切割
(C)-叶轮经过一次切割
卧式离心泵型号参数性能表
泵型号 |
流量 |
扬程(m) |
效率(%) |
转速(r/min) |
电机功率(kw) |
汽蚀佘量(m) |
|
(m3/h) |
(l/s) |
||||||
15-80 |
1.5 |
0.42 |
8 |
34 |
2800 |
0.18 |
2.3 |
20-110 |
2.5 |
0.69 |
15 |
34 |
2800 |
0.37 |
2.3 |
20-160 |
2.5 |
0.69 |
32 |
25 |
2900 |
0.75 |
2.3 |
25-110 |
4 |
1.11 |
15 |
42 |
2900 |
0.55 |
2.3 |
25-125 |
4 |
1.11 |
20 |
36 |
2900 |
0.75 |
2.3 |
25-125A |
3.6 |
1.0 |
16 |
35 |
2900 |
0.55 |
2.3 |
25-160 |
4 |
1.11 |
32 |
32 |
2900 |
1.5 |
2.3 |
25-160A |
3.7 |
1.03 |
28 |
31 |
2900 |
1.1 |
2.3 |
32-125 |
5 |
1.39 |
20 |
44 |
2900 |
0.75 |
2.3 |
32-125A |
4.5 |
1.25 |
16 |
43 |
2900 |
0.5 |
2.3 |
40-100 |
6.3 |
1.75 |
12.5 |
54 |
2900 |
0.55 |
2.3 |
40-100A |
5.6 |
1.56 |
10 |
52 |
2900 |
0.37 |
2.3 |
40-125 |
6.3 |
1.75 |
20 |
46 |
2900 |
1.1 |
2.3 |
40-125A |
5.6 |
1.56 |
16 |
45 |
2900 |
0.75 |
2.3 |
40-160 |
6.3 |
1.75 |
32 |
40 |
2900 |
2.2 |
2.3 |
40-160A |
5.9 |
1.64 |
28 |
39 |
2900 |
1.5 |
2.3 |
40-160B |
5.5 |
1.53 |
24 |
38 |
2900 |
1.1 |
2.3 |
40-200 |
6.3 |
1.75 |
50 |
33 |
2900 |
4.0 |
2.3 |
40-200A |
5.9 |
1.64 |
44 |
31 |
2900 |
3.0 |
2.3 |
40-200B |
5.3 |
1.47 |
36 |
29 |
2900 |
2.2 |
2.3 |
40-250 |
6.3 |
1.75 |
80 |
28 |
2900 |
7.5 |
2.3 |
40-250A |
5.9 |
1.64 |
70 |
28 |
2900 |
5.5 |
2.3 |
40-250B |
5.5 |
1.53 |
60 |
27 |
2900 |
4.0 |
2.3 |
40-100(I) |
12.5 |
3.47 |
12.5 |
62 |
2900 |
1.1 |
2.3 |
多级离心泵
多级泵采用铸铁、不锈钢材质制造,可以泵送自来水到工业液体的各种材质。用于各种液体的泵送、循环和提升。立式多级离心泵适用于高层楼宇供水、消防、工业增压等场合。

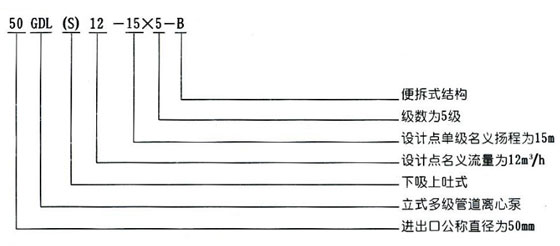

多级离心泵型号意义
50GDL(S)12-15×5-B
50-进出口直径50mm
GDL-立式多级管道离心泵
(S)-下吸上吐式
12-流量12m³/h
15-扬程15m
5-级数
B-便拆式结构
离心泵型号大全由离心泵厂家总结。更多离心泵型号参数选型范围可以参考离心泵产品栏目页。推荐阅读:多级离心泵型号大全
