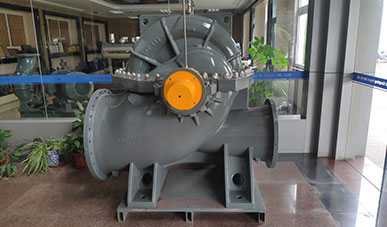

中开双吸泵也被称为双吸中开泵、单级双吸中开式离心泵主要零部件有泵体、泵盖、叶轮、轴、双吸密封环、轴套、机封压盖、填料压盖、填料函体、轴套螺母、键构成。
双吸中开泵轴端密封可以选用软填料密封、盘根填料密封和机械密封,用户可以根据需要进行购买。填料密封主要部件有填料环。填料套、水封管、填料和填料压盖构成。CZNW(S)单级双吸泵为立式结构,进口和出口都在水平方向。CZOW中开双吸泵为卧式结构,进口和出口都在泵中心线下方,和泵轴垂直。
中开双吸泵主要零件材料选用一览表
零件名称 |
|
|||||
A |
B |
C |
D |
E |
F |
|
泵体 |
ZG230-450/300/HT250/QT400-18 |
HT250+涂层 |
1.4460(铸) |
|||
泵盖 |
ZG230-450/300/HT250/QT400-18 |
HT250+涂层 |
1.4460(铸) |
|||
叶轮 |
部分HT250/QT400-18 |
ZG230-450 |
304/ |
300/1.4460(铸) |
300/1.4460(铸) |
1.4460(铸) |
轴 |
40Cr |
40Cr |
40Cr |
40Cr |
40Cr |
1.4462 |
双吸密封环 |
HT250/QT400-18 |
ZG230-450 |
304/ |
304/1.4460(铸) |
304/1.4460(铸) |
1.4460(铸) |
轴套 |
CZNW 系列 |
2Cr13/300 |
2Cr13/300 |
1.4460(铸) |
1.4460(铸) |
1.4460(铸) |
机封压盖 |
304/HT |
304 |
304 |
304 |
304 |
304 |
填料压盖 |
304/HT |
304 |
304 |
304 |
304 |
304 |
填料函体 |
HT250 |
HT250/QT400-18 |
ZG230-450 |
304 |
304 |
304 |
轴套螺母 |
45/2Cr13/304 |
45/2Cr13/304 |
45/2Cr13/304 |
2Cr13/304 |
2Cr13/304 |
2Cr13/304 |
键 |
2Cr13 |
45 |
45 |
2Cr13 |
2Cr13 |
2Cr13 |
中开双吸泵主要零件材料选用一览表由水泵厂家总结。推荐阅读:单吸泵与双吸泵的区别
