循环水泵型谱图和性能曲线图怎么看?

2021/8/24 14:22:27

循环水泵型谱图和性能曲线图是循环水泵选型的重要数据,循环水泵型谱图和性能曲线图怎么看?循环水泵型谱图是在循环水泵众多型号时,快速选择的理论依据之一。而循环水泵性能曲线图中明确的标出流量、扬程等型号性能参数是否在高效区范围内工作。假如资深专业工程师在对用户所需要的循环水泵选型时,型谱图和性能曲线是循环水泵选型的重要依据。

循环水泵型谱图

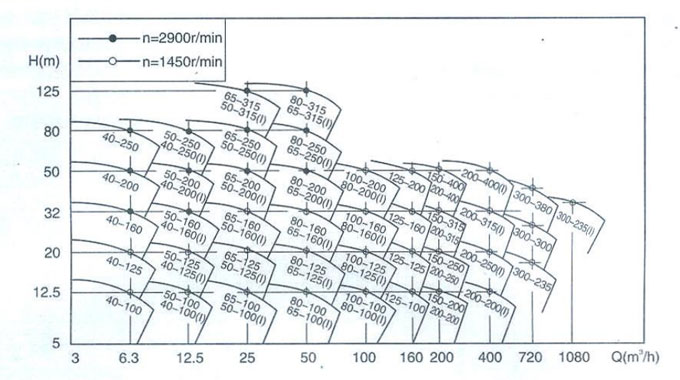

屏蔽循环泵型谱图

循环水泵型谱图是方便用户在对循环水泵选型时,可以快速地找出所需要的泵型。在型谱图上找出扬程是否符合客户的需求,然后根据用户的适用范围等,初步选定几种泵型。根据初选的泵型中找出效率高、见效快的循环泵。根据屏蔽循环泵的型谱图中可以看出横坐标是流量Q、纵坐标是扬程H、N为比转速。例如屏蔽泵流量为6.3m³/h,扬程为12.5m,转速为1450r/min时,对应的屏蔽式管道离心泵型号为PBG40-100。

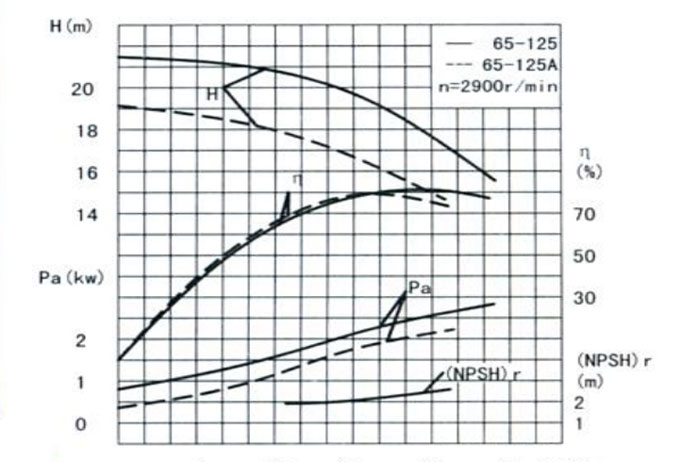

热水循环泵性能曲线图

循环水泵性能曲线图

水泵的主要性能参数有:流量Q、扬程H、轴功率N、效率η转速一定时,循环泵的扬程H、轴功率N和效率η会随着流量Q的大小进行变化,水泵节能公司会在热水循环水泵的产品说明书上绘制出一张图,这张图被称为循环水泵的性能曲线图。从上图循环水泵性能曲线图中可以看出,水泵坐标为流量Q、垂直坐标为扬程H。其中流量Q和压力有根曲线,扬程H升高时,流量Q会有所下降。可以从流量Q查询到扬程H,或者从扬程H查询到流量Q。还标有一条汽蚀余量(NPSH)r曲线。在热水循环泵型号为65-125,流量是25m³/h,扬程为20m,效率为68η气蚀余量为2.5NPSH)r(m);热水循环泵型号为65-125A,流量是22.3m³/h,扬程为16m,效率为66η气蚀余量为2.5(NPSH)r(m)。

关于循环水泵型谱图和性能曲线图怎么看由水泵厂家总结。
