PBG型屏蔽式管道离心循环水泵

PBG型屏蔽式管道离心循环水泵简介

上海长征泵阀水泵厂生产的屏蔽式管道泵PBG型,吸收了国际上屏蔽泵设计及制造的先进技术,将电机的屏蔽技术应用于流体输送领域,为适应国内市场需求而最新推出的系列化新产品。ejiamp牌PBG型屏蔽式管道泵系列性能参数基本符合国际标准IS02858及国家标准JB/T6878.2-93的规定。具有设计规范,通用化程度高,结构合理,性能稳定,运转低噪音,无振动等显著特点,是替代常规卧式离心泵,立式管道泵的理想产品。全系列共67个品种,184个规格,其性能范围:流量6.3~1080m3/h,扬程12.5~125m,配用电机功率0.37~160kW,转速1450r/min和2900r/min。

PBG型屏蔽式管道离心循环水泵特点

1、泵结构紧凑,机泵一体化,体积小。其立式结构具有安装占地面积小,运行平稳,安装无需调整。

2、泵进出口设计成规格相同法兰,且位于同一中心线上,可象阀门一样直接安装在管路上,且中心低,便于管道布置,安装特别方便。

3、泵与电机同轴,轴向尺寸短,使泵运行更加平稳,噪音低。

4、取消传统轴封方式,避免了输送介质的外泄,因此具有完全无泄露的显著特点。

5、用滑动轴承替代常规电机滚动轴承,使泵具有运行特别平稳,振动噪音极低。

6、安装检修方便,无需拆动管路系统,只要拆下连接体螺母即可抽出全部转子部件进行检查和维修。

7、可根据使用要求即流量和扬程的需要进行泵的串、并联运行方式。


PBG型屏蔽式管道离心循环水泵参数

型号 流量Q 扬程H
(m)
效率η
(%)
转速n
(r/min)
电机功率
(kw)
必需汽蚀余量
(m)
(m3/h) (L/s)
PBG40-100 6.3 1.75 12.5 54 1450 0.55 32
PBG40-100A 5.6 1.56 10 52 1450 0.37 32
PBG40-125 6.3 1.75 20 46 1450 1.1 34
PBG40-125A 5.6 1.56 16 45 2900 0.75 33
PBG40-160 6.3 1.75 32 40 2900 2.2 47
PBG40-160A 5.9 1.64 28 39 2900 1.5 43
PBG40-160B 5.5 1.53 24 38 2900 1.1 38
PBG40-200 6.3 1.75 50 33 2900 4.0 74
PBG40-200A 5.9 1.64 44 31 2900 3.0 62
PBG40-200B 5.3 1.47 36 29 2900 2.2 52
PBG40-250 6.3 1.75 80 28 2900 7.5 105
PBG40-250A 5.9 1.64 70 28 2900 5.5 98
PBG40-250B 5.5 1.53 60 27 2900 4.0 77
PBG40-100(I) 12.5 3.47 12.5 62 1450 1.1 34
PBG40-100(I)A 11 3.05 10 60 1450 0.75 31
PBG40-125(I) 12.5 3.47 20 58 1450 1.5 38
PBG40-125(I)A 11 3.05 16 57 1450 1.1 33
PBG40-160(I) 12.5 3.47 32 52 2900 3.0 56
PBG40-160(I)A 11.7 3.25 28 51 2900 2.2 47
PBG40-160(I)B 10.4 2.89 22 50 2900 1.5 43
PBG40-200(I) 12.5 3.47 50 46 2900 5.5 85
PBG40-200(I)A 11.7 3.25 44 45 2900 4.0 75
PBG40-200(I)B 10.6 2.94 36 44 2900 3.0 63
PBG40-250(I) 12.5 3.47 80 38 2900 11 145
PBG40-250(I)A 11.6 3.22 70 38 2900 7.5 95
PBG40-250(I)B 10.8 3.0 60 37 2900 7.5 94
PBG40-250(I)C 10.0 2.78 52 36 2900 5.5 88
PBG50-100 12.5 3.47 12.5 62 1450 1.1 36
PBG50-100A 11 3.05 10 60 1450 0.75 35
PBG50-125 12.5 3.47 20 58 1450 1.5 43
PBG50-125A 11 3.05 16 57 1450 1.1 38
PBG50-160 12.5 3.47 32 52 2900 3.0 59
PBG50-160A 11.7 3.25 28 51 2900 2.2 51
PBG50-160B 10.4 2.89 22 50 2900 1.5 47
PBG50-200 12.5 3.47 50 46 2900 5.5 101
PBG50-200A 11.7 3.25 44 45 2900 4.0 80
PBG50-200B 10.6 2.94 36 44 2900 3.0 68
PBG50-250 12.5 3.47 80 38 2900 11 160
PBG50-250A 11.6 3.22 70 38 2900 7.5 115
PBG50-250B 10.8 3.0 60 37 2900 7.5 114
PBG50-250C 10.0 2.78 52 36 2900 5.5 108
PBG50-100(I) 25 6.94 12.5 69 1450 1.5 41
PBG50-100(I)A 22.3 6.19 10 67 1450 1.1 36
PBG50-125(I) 25 6.94 20 68 1450 3.0 56
PBG50-125(I)A 22.3 6.49 16 66 1450 2.2 48
PBG50-160(I) 25 6.94 32 63 1450 4.0 72
PBG50-160(I)A 23.4 6.5 28 62 1450 4.0 71
PBG50-160(I)B 21.6 6.0 24 58 1450 3.0 59
PBG50-200(I) 25 6.94 50 58 2900 7.5 108
PBG50-200(I)A 23.5 6.53 44 57 2900 7.5 107
PBG50-200(I)B 21.8 6.06 38 55 2900 5.5 100
PBG50-250(I) 25 6.94 80 50 2900 15.0 175
PBG50-250(I)A 23.4 6.5 70 50 2900 11.0 165
PBG50-250(I)B 21.6 6.0 60 48 2900 11.0 165
PBG50-315(I) 25 6.94 125 40 2900 30.0 310
PBG50-315(I)A 23.7 6.58 113 40 2900 22.0 245
PBG50-315(I)B 22.5 6.25 101 39 2900 18.5 215
PBG50-315(I)C 20.6 5.72 85 38 2900 15.0 195
PBG65-100 25 6.94 12.5 69 1450 1.2 46
PBG65-100A 22.3 6.19 10 67 1450 1.1 41
PBG65-125 25 6.94 20 68 1450 3.0 58
PBG65-125A 22.3 6.19 16 66 1450 2.2 49
PBG65-160 25 6.94 32 63 1450 4.0 75
PBG65-160A 23.4 6.5 28 62 1450 4.0 75
PBG65-160B 21.6 6.0 24 58 1450 3.0 63
PBG65-200 25 6.94 50 58 2900 7.5 107
PBG65-200A 23.5 6.53 44 57 2900 7.5 107
PBG65-200B 21.8 6.06 38 55 2900 5.5 100
PBG65-250 25 6.94 80 50 2900 15.0 180
PBG65-250A 23.4 6.5 70 50 2900 11.0 170
PBG65-250B 21.6 6.0 60 49 2900 11.0 170
PBG65-315 25 6.94 125 40 2900 30. 320
PBG65-315A 23.7 6.58 113 40 2900 22.0 255
PBG65-315B 22.5 6.25 101 39 2900 18.5 225
PBG65-315C 20.6 5.72 85 38 2900 15.5 205
PBG65-100(I) 50 13.9 12.5 73 1450 3.0 63
PBG65-100(I)A 44.7 12.5 10 72 1450 2.2 53
PBG65-125(I) 50 13.9 20 72.5 1450 5.5 99
PBG65-125(I)A 45 12.5 16 71 1450 4.0 78
PBG65-160(I) 50 13.9 32 71 1450 7.5 103
PBG65-160(I)A 46.7 13.0 28 70 1450 7.5 103
PBG65-160(I)B 43.3 12.0 24 69 1450 5.5 97
PBG65-200(I) 50 13.9 50 67 2900 15.0 176
PBG65-200(I)A 47 13.1 44 66 2900 11.0 166
PBG65-200(I)B 43.5 12.1 38 65 2900 7.5 114
PBG65-250(I) 50 13.9 80 59 2900 22.0 235
PBG65-250(I)A 46.7 13.0 70 59 2900 18.5 205
PBG65-250(I)B 43.3 12.0 60 58 2900 15.0 180
PBG65-315(I) 50 13.9 125 54 2900 34.0 350
PBG65-315(I)A 46.5 12.9 110 54 2900 30.0 355
PBG65-315(I)B 44.5 12.4 100 53 2900 30.0 335
PBG65-315(I)C 41 11.4 85 51 2900 22.0 270
PBG80-100 50 13.9 12.5 73 1450 3.0 63
PBG80-100A 44.7 12.4 10 72 1450 2.2 54

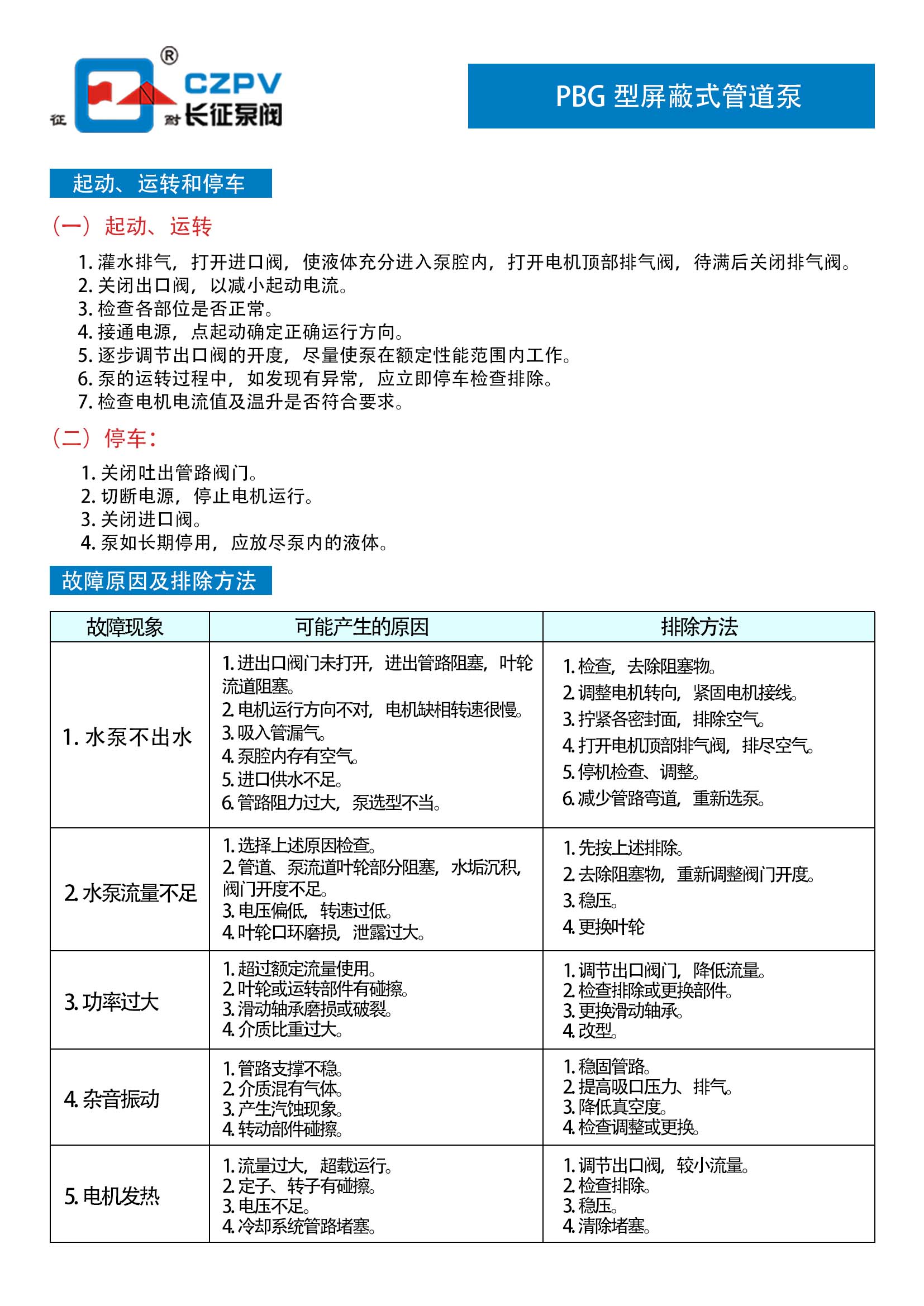

PBG型屏蔽式管道离心循环泵故障排除
PBG型屏蔽式管道离心循环泵
