管道泵是管道离心泵的简称,是离心泵的一种结构形式。管道泵可以分为立式管道泵、卧式管道泵、多级管道泵、不锈钢管道泵、化工管道泵和单级管道泵等。管道泵按照规格型号可以分为屏蔽式管道离心泵、不锈钢卧式管道离心泵、便拆立式管道离心泵、立式多级管道离心泵。
管道泵规格型号大全
屏蔽式管道离心泵
屏蔽式管道离心泵是由本公司在吸收国内外技术的基础上,经过高新技术人员消化革新后推出的一款新型屏蔽泵产品。简单的讲就是在屏蔽式管道泵的电机外加装一层屏蔽装置,不但使屏蔽式循环泵机械噪音降低,而且又能用用水冷却电机铁芯。

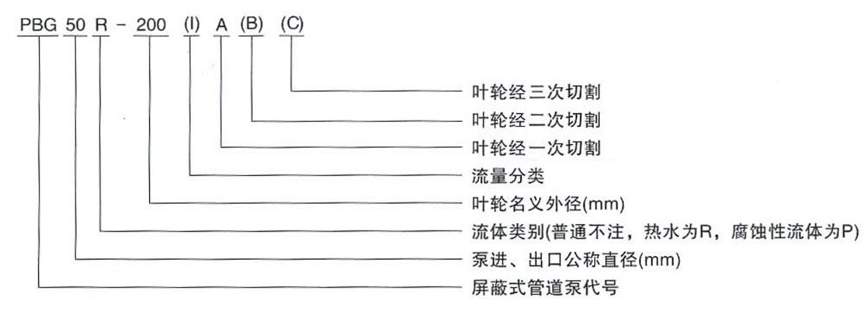

屏蔽式管道离心泵型号意义
PBG50R-200(Ⅰ)A(B)(C)
PBG-屏蔽式管道泵代号
50-进出口直径mm
R-流体类别(普通可以不标注,热水是R,腐蚀性流体是P)
200-叶轮名义外径mm
(Ⅰ)-流量分类
A-叶轮经过一次切割
(B)-叶轮经过二次切割
(C)-叶轮经过三次切割
不锈钢卧式管道离心泵
不锈钢卧式管道离心泵有上百个型号和功率供您选型,卧式管道泵可以输送清水及物理、化学性质类似于水的液体,适用于高层建筑增压送水、工业和城市给排水、园林灌溉、消防增压及配套设备之用。温度小于等于80℃。

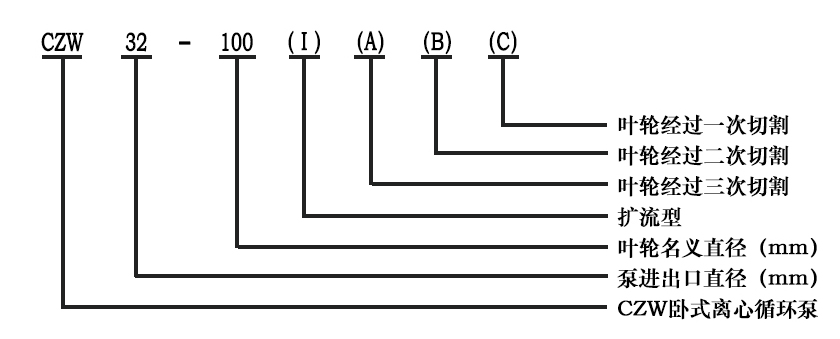

不锈钢卧式管道离心泵型号意义
CZW40-160(Ⅰ)(A)(B)(C)
CZW-不锈钢卧式管道离心泵
40-泵进出口直径mm
160-叶轮名义直径mm
(Ⅰ)-扩流型
(A)-叶轮经过一次切割
(B)-叶轮经过二次切割
(C)-叶轮经过三次切割
便拆立式管道离心泵
便拆立式管道离心泵是在ISG型离心泵的基础上优化组装而成,立式管道离心泵主要适用于消防管道增压、暖通空调冷热水循环、城市高层建筑供水、远程送水等。

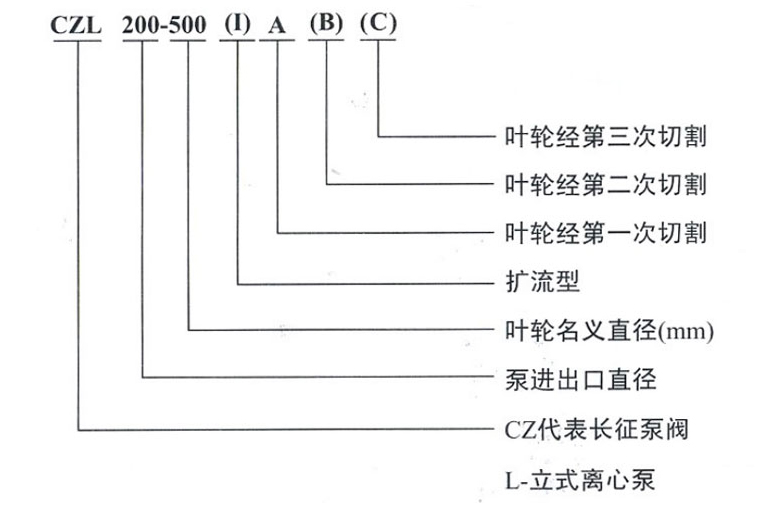

便拆式立式管道离心泵型号意义
CZL200-500(Ⅰ)A(B)(C)
CZL-CZ代表上海长征泵阀 L立式离心泵
200-泵进出口直径mm
500-叶轮名义直径mm
(Ⅰ)-扩流型
A-叶轮经过一次切割
(B)-叶轮经过二次切割
(C)-叶轮经过三次切割
立式多级管道离心泵
立式多级管道离心泵主要是依靠两个或者两个以上的叶轮旋转时产生的离心力来输送液体。立式多级离心泵适用于锅炉给水,也可以广泛用于热水循环、农田灌溉、水力冲洗压力容器供水等场合使用。

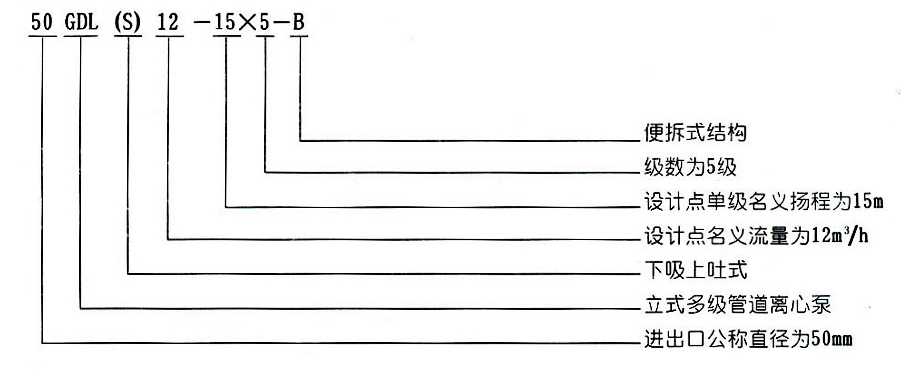

立式多级管道离心泵型号意义
50GDL(S)12-15×5-B
50-进出口直径mm
GDL-立式多级管道离心泵
(S)-下吸上吐式
12-设计点名义流量12m³/h
15-设计点名义扬程15m
5-级数
B-便拆式结构
管道泵的规格型号有很多,可以参考管道离心泵产品栏目页,里面有具体的离心泵流量、扬程等规格型号说明。方便您对水泵进行选型。管道泵规格型号大全由离心泵厂家总结。
