水泵泵体加工工艺流程

2021/9/3 15:45:58

水泵是用来泵送液体或者使液体增压的机械设备。水泵把电机的机械能或者其他外部能量传送给液体用来使液体增压。水泵的泵体是水泵的主要部件之一,下面讲解水泵泵体加工工艺流程。

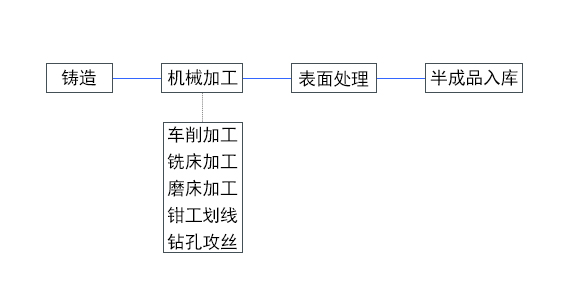

水泵泵体加工工艺流程图

水泵泵体加工工艺重点在于区别装配基准孔面和压水室流道的正确位置。泵体的加工设备是镗床、车床和立车等,卧式车床适合小型水泵泵体的加工,生产效率高,但是不方便找正见个面和流道的对等位置,会形成装配基准孔和流道中心面不垂直和相对位置不正确。大型水泵泵体多在立车和镗床上加工,比如双吸中开离心泵。工件装夹在工作台面上,流道位置可用垫铁校正。镗床工作台可以旋转,可以在一次装夹中加工多个侧面。比如管道泵不同使用镗床的工艺路线:进水口法兰在工作台上找正后压紧,叶轮装配端各孔面车准,把工作台旋转180度后锁紧,确保装配孔面和流道的精准位置;底脚面垫准找正流道后夹紧,车进出口法兰,确保法兰平衡并与中心流道重合;可以按照工程图纸的要求完成其他工序。

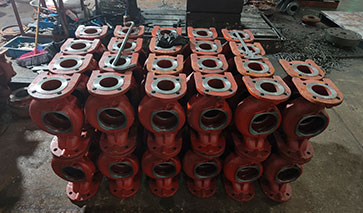

水泵泵体图

水泵泵体加工工艺流程由水泵厂家总结。
