屏蔽式管道离心泵是我们公司的高新技术人员在吸收了国内外屏蔽泵的基础上消化改革推出的新一代屏蔽泵产品。屏蔽式管道泵具有结构紧凑、电机和水泵一体化、体积小重量轻、屏蔽泵立式结构具有安装占地面积小、运行稳定、安装完成后无需调整等优点。

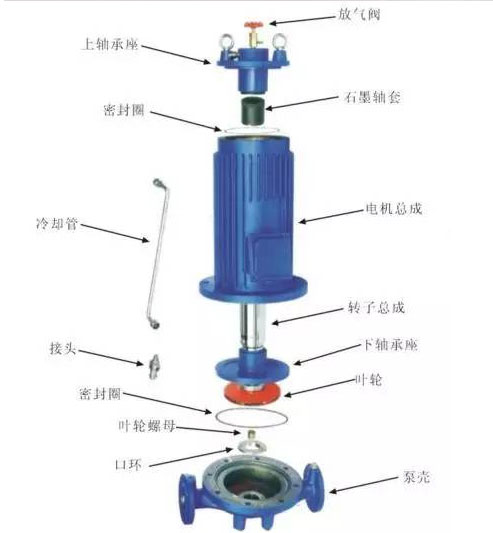

从屏蔽泵结构图中可以看出，屏蔽泵的结构是由许多配件构成的。分别是：泵壳、口环、叶轮螺母、密封圈、叶轮、接头、下轴承座、转子总成、冷却管、电机总成、石墨轴套、上轴承座、放气阀等零部件构成。屏蔽泵的主要部件是由叶轮、泵壳、密封环、泵轴等部件组成。

叶轮

通过叶轮旋转把电机的机械能专递给水，水的能量就会增加，叶轮的几何形状、尺寸、使用材料与加工工艺等对屏蔽泵的性能有很大影响。

泵壳

泵壳是由泵体和泵盖组成，包含吸水口、蜗壳形流道与屏蔽泵的出水口。屏蔽泵的吸水口连接段渐缩的锥形管，泵壳的作用是将水以很小的损失均匀地引向叶轮。吸水口法兰上开有安装真空表的螺纹孔。屏蔽泵的出水口连接段扩散的锥形管，水流会随着断面的增加速度会渐渐减小，把部分动能转化为压能。

密封环

密封环的作用是减漏和承受磨损。屏蔽泵叶轮吸入口的外缘和固定的泵内缘间存在间隙，间隙太大会使屏蔽泵内高压水经过间隙时漏回到叶轮的吸入口，进而减少屏蔽泵的实际出水量，屏蔽泵的效率会减小，叶轮转动时会和泵体发生摩擦，引发机械磨损。为了尽量减少漏水损失，确保泵体不受磨损，在泵体上或者叶轮室分别装上抗磨的铸铁或者碳钢制成的密封环。

泵轴

泵轴是起到带动叶轮旋转的目的，作用是传递动力。泵轴用碳素钢与不锈钢材料制成。泵轴端用键、叶轮螺母可以固定叶轮、轴上的螺纹可以方便拧紧，泵轴运行时使螺母处于拧紧状态。轴的另一端安装联轴器或者皮带轮。避免填料和泵轴直接摩擦，大部分泵轴在穿过填料环的部位装有磨损后可以替换的轴套。

屏蔽泵的结构图和结构组成由离心泵厂家总结。
