潜水排污泵安装注意事项

2021/11/22 16:29:07

潜水排污泵的型号有WQ和QW两种泵型,潜水排污泵的安装可以分为固定式安装与移动式安装两种。下面讲解潜水排污泵的安装注意事项。

潜水排污泵安装

潜水排污泵的安装方式和其他类型的水泵安装方式大致相同,可以先把潜水排污泵进行基础施工,等到潜水排污泵基础验收合格后,再对泵体和出水管以及附件进行安装。

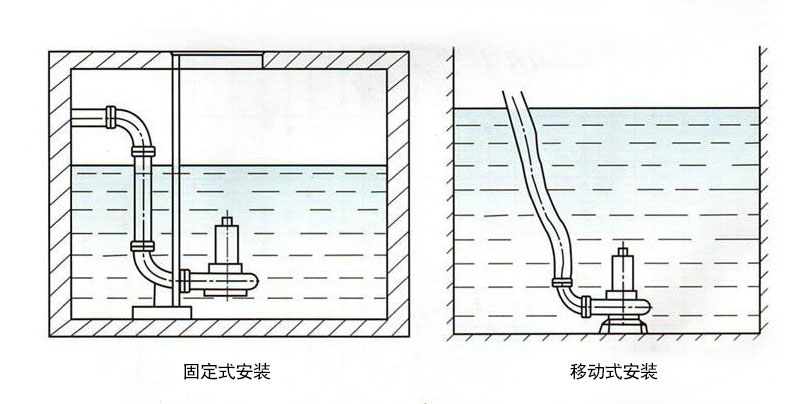

潜水排污泵两种安装方式图

潜水排污泵一般设置在水下,安装方式有固定式安装和移动式安装两种。固定式安装比较复杂,这种安装方式一般用于带有自动耦合装置的大型潜水泵。安装方法是先浇注混凝土基础、导杆和泵座的安装、泵体的安装、出水管和附件的安装。移动式安装较为简单,一般用于小型潜水泵的安装,出水管一般使用软管。

固定式安装

机组基础一般使用混凝土进行浇注,使用一次浇注法进行施工。为了确保基础承受较大的荷载,一般把基层做成上小下大的棱台形状,或者和集水井地板浇注成一体,基层顶面应该水平并且预埋地脚螺栓。

导杆和泵座的安装:将泵体吊起,缓慢下降到机组基础上,泵座上的螺栓孔对准基础上的地脚螺栓,泵座使用平衡尺进行找平,地脚螺栓拧紧。导杆的底部和泵座使用螺纹、螺栓或者插入式连接,顶部和支撑架相连,支撑架和导杆一般用碳钢管或者不锈钢钢管制成。

泵体的安装:泵体吊起,把耦合装置放置到导杆内,确保泵体沿着导杆缓慢下降,等到耦合装置和泵座上的出水管相连接,排污泵出水管和出水弯管进口中心线重合。

出水管和附件的安装:潜水排污泵出水管和出水弯管使用法兰连接,出水管上的其他附件包括闸阀和膨胀节以及逆止阀等使用法兰连接。

潜水排污泵安装注意事项

①潜水排污泵使用液位自动控制装置进行控制。液位自动控制装置的种类除了浮球式液位开关外,污水中只有少量或者没有悬浮杂质,可以选用投入式压力传感器和配套二次仪表。安装在集水井内的液位自动控制装置应该尽量远离进水口。

②单台潜水排污泵重量大于80公斤,检修孔上面的梁上应该预埋吊钩,用来安装和检修时提升潜水排污泵之用。

③根据水泵行业有关规定,除了移动式安装软管连接部位使用织物增强橡胶软管外,潜水排污泵排出管管材可以使用硬质给水塑料管、离心铸造球墨铸铁给水管、钢管和钢塑复合等。

④用于建筑物消防电梯集水坑的潜水排污泵安装方式,应该使用两台硬管连接固定式或者两台固定自耦式,并且集水坑有效容积不应该小于规定值,潜水排污泵额定流量不能小于规定值。

⑤潜水排污泵排出管路上应该设置阀门、止回阀、橡胶管接头、压力表装置。

潜水排污泵的安装和安装注意事项由水泵厂家总结。
