屏蔽泵的安装方式可以分为卧式屏蔽泵和立式屏蔽泵,以下讲解屏蔽泵的工作原理动画。

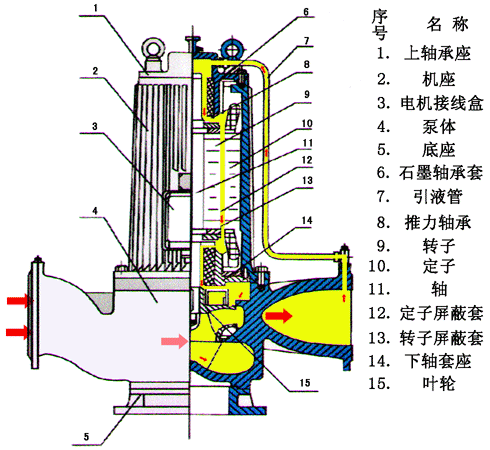

立式屏蔽泵的工作原理动画

屏蔽泵的工作原理动画

一般离心泵的驱动是利用联轴器把屏蔽泵的叶轮轴和电动轴连接在一起,确保叶轮和电机可以一起工作。

屏蔽泵也被称为无密封泵,屏蔽泵与驱动电机被装在一个被输送介质充满的压力容器中,压力容器有静密封,由一根电线组来提供旋转磁场可以驱动转子。取代了传统离心泵的旋转轴密封装置,可以做到零泄漏。

屏蔽式管道离心泵水泵与电机连接在一起,电机的的叶轮与转子被固定在同一根轴上,屏蔽套把电机的转子与定子隔开,转子在被泵送的液体介质中运行,动力利用定子磁场传递给转子。

屏蔽泵的设计制造过程比较简单,液力端能按照离心泵使用的结构形式与规范标准来进行设计制造。

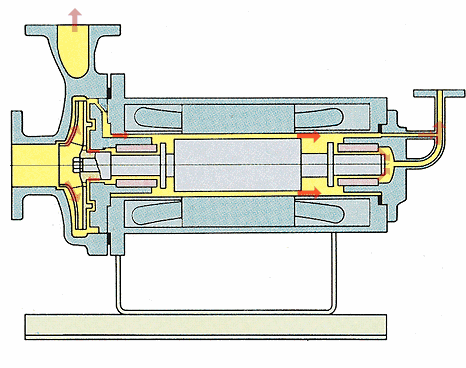

卧式屏蔽泵的工作原理动画

屏蔽泵是把叶轮和电机的转子连接在一起浸没在被泵送的液体中,不会像一般离心泵那样通过联轴器和电机进行连接。屏蔽泵把电机和叶轮密封在同一个壳体内,无需填料或者机械密封,从本质上解决了液体外漏的问题。为了避免泵送的液体和电气部分接触,电机的转子与定子采用非磁性金属薄壁圆筒(简称为屏蔽套)和液体隔离,这是屏蔽泵和离心泵的区别,屏蔽式管道泵采用的电机属于半干式潜水电机。屏蔽泵使用泵送的部分液体进行冷却电机,并且间隙很小,所以泵送的液体介质需要洁净。针对泵送多种液体混合物,假如有沉淀或者胶状物,这时选择屏蔽泵可能会造成堵塞,对屏蔽泵的润滑与冷却有影响。造成烧坏轴承与电机的情况。屏蔽式管道离心泵没有转轴密封,能做到完全没有泄露。屏蔽泵通常设有循环冷却管,环境温度小于输送液体的冰点时,防冻措施可以使用伴管等,来确保屏蔽泵启动安全。屏蔽泵操作时应该严格按照出口阀与入口阀的开启顺序,停泵时先关小出口阀,等到屏蔽泵停止运转后,先把入口阀关闭再把出口阀关闭。
