立式双吸泵也被称为立式单级双吸离心泵，卧式双吸泵常被称为卧式单级双吸离心泵。立式双吸泵与卧式双吸泵的区别在于结构特点不同。

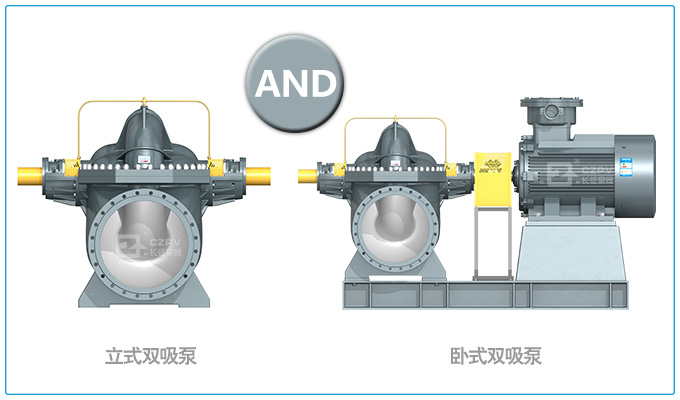

立式双吸泵与卧式双吸泵的区别

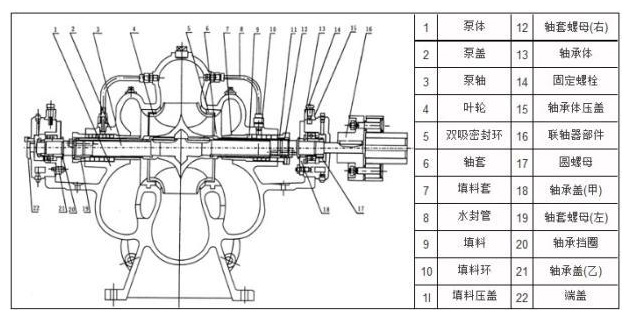

立式双吸泵的结构特点

立式双吸离心泵是一款常被应用在水利工程、农田灌溉、消防工程、石油化工等环境中使用的立式单级双吸泵，泵送的介质中不可以含有腐蚀性和固体颗粒等。泵送的介质温度不可以高于80℃，进口的叶轮不能高于0.6Mpa。立式单级双吸离心泵泵的独特结构是只有一个叶轮但是有两个流道，这会增加输送液体的流量。

立式单级双吸泵是由泵体、泵盖、叶轮、泵轴、密封环、轴承部件、轴封等零部件构成的，立式双吸泵易损件是叶轮、轴套、密封环、填料、机封等。进出口方向都是平进平出，并且都位于水泵轴中心线的下方。这样做可以便于检修工作，无需对进出口和电机进行拆卸。泵盖的回水槽被改成了外面管水封。S型双吸离心泵使用的是填料密封，情况需要是可以使用机械密封。

立式双吸泵是轴向水平中开式结构，双吸泵进出口和泵体铸造为一体，便于后续的安装与维护工作。高扬程泵压水室使用双蜗壳设计，对于双吸中开泵，使用每相连的两级叶轮将各自的压出室布置成相差180度，确保径向力得到平衡，保证了中开双吸泵的运行可靠和振动小。用户可以选择安装立式双吸泵或者卧式双吸泵两种结构形式。

1.轴承配置应该简单可靠。

2.设计出可供选择的密封结构。

3.双蜗壳式流道设计径向力平衡。

4.双吸式叶轮轴向力平衡，抗气蚀性能提高。

5.立式单级双吸泵进行维修时，无需移动管路，双吸泵的维护和拆装更方便。

卧式双吸泵的结构特点

卧式单级双吸离心泵适用于泵送清水或者物理、化学性质类似于清水的液体之用，可以泵送的介质温度为-20℃～80℃。

1.卧式双吸泵吸入口与吐出口都在泵座上，水平吸入、水平吐出。卧式双吸离心泵是水平中开式结构，检修过程中不需要拆卸进出口管路，拆开泵盖就能对转子部件进行检修，双吸泵的拆卸和维修工作较为便捷。

2.背靠背的双叶轮设计方式使轴向力得到平衡，叶轮使用双吸形式结构，确保轴向力平衡，适用于泵送磨蚀性介质的场合，叶轮可以装有具有排沙功能的叶轮密封环，可以保护叶轮不被磨损，并且大大减少泵体密封环的磨损，使所有的叶轮都可以进行静平衡。

3.双蜗壳式流道设计径向力平衡，叶轮使用对称布置的结构，能平衡大部分的水力推力。

4.先进行CFD流场分析软件并结合三维设计使泵更节能高效。

5.垂直半分的密封环结构可以使单级双吸卧式离心泵的安装更方便，确保了卧式双吸离心泵的动平衡，进而使双吸泵的运行更加可靠平稳。

6.可以根据有无气蚀要求选择带诱导轮结构。

7.新型的轴承部件设计可以使轴承配置可靠、简洁，轴承是滚动轴承，使用油脂润滑。可以根据用户需要使用稀油润滑。

8.卧式双吸泵的结构是出口在中间部位，密封承压是双吸泵扬程的一半加上进口压力，可以保证密封可靠。可以根据泵送的介质选择不同密封形式和密封冲洗系统。轴封可以根据用户要求使用填料密封或者机械密封。

立式双吸泵与卧式双吸泵的区别有离心泵厂家总结。推荐阅读：双吸泵结构和结构示意图
