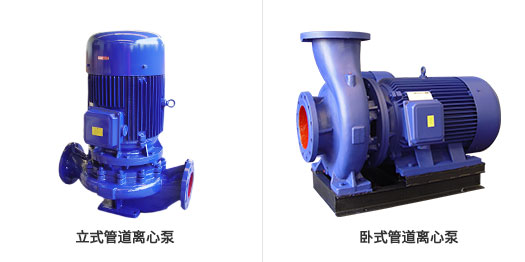

由于管道离心泵的结构不同所以管道离心泵的型号也不相同。管道离心泵的型号有ISG立式管道离心泵、ISW卧式管道离心泵、CZL便拆立式管道离心泵、CZW不锈钢卧式管道离心泵。其中ISG和ISW是老式的管道泵产品,而CZL和CZW是新升级的管道泵产品,升级的管道离心泵各方面性能都优于老式管道离心泵。
ISG立式管道离心泵的型号有ISG、IRG、GRG、IHG、ISGD、YG六个型号类别。
ISG可以表示为单级单吸管道离心泵;
IRG可以表示为单级单吸热水管道离心泵;
GRG表示为单级单吸高温管道离心泵;
IHG表示为单吸化工泵;
ISGD表示为单级单吸低转速离心泵;
YG表示为单级单吸管道离心油泵。
CZL便拆立式管道离心泵的型号有CZL、CZLR、CZLH、CZLB、ZCLHB五种型号类别。
CZL表示为便拆立式管道离心泵;
CZLR表示为立式热水循环泵;
CZLH表示为立式化工离心泵;
CZLB表示为立式防爆油泵;
ZCLHB表示为不锈钢防爆化工离心泵。
CZW不锈钢卧式管道离心泵的型号有CZW、CZWR、CZWH、CZWB、CZWHB、CZWD六个型号类别。
CZW表示为卧式清水泵;
CZWR表示为卧式热水泵;
CZWH表示为卧式化工泵;
CZWB可以表示为卧式防爆离心泵;
CZWHB可以表示为卧式防爆化工泵;
CZWD可以表示为卧式低转速离心泵。
管道离心泵型号意义
ISG50-160(Ⅰ)A(B)
ISG-立式单级单吸离心泵
50-泵进出口直径(mm)
160-叶轮名义外径(mm)
(Ⅰ)-流量分类
A-叶轮经过一次切割
(B)-叶轮经过二次切割
ISGB150-50(Ⅰ)(A)(B)(C)
ISGB可以分为三种型号,分别是IRGB便拆立式热水泵、IHGB便拆立式化工泵、YGB便拆立式油泵。
150-泵进出口直径(mm)
50-额定扬程
(Ⅰ)-流量分类
(A)-叶轮经过一次切割
(B)-叶轮经过二次切割
(C)-叶轮经过三次切割
ISW150-160(Ⅰ)A(B)
卧式管道泵可以分为五种型号分别是ISW卧式离心泵、ISWR卧式热水离心泵、ISWH卧式化工离心泵、ISWB卧式防爆离心泵、ISWHB卧式防爆化工离心泵。
150-泵的进出口直径(mm)
160-叶轮名义外径(mm)
(Ⅰ)-流量分类
A--叶轮经过一次切割
(B)-叶轮经过二次切割
CZW32-100(Ⅰ)(A)(B)(C)
CZW-不锈钢卧式管道离心循环泵
32-泵的进出口直径(mm)
100-叶轮名义外径(mm)
(Ⅰ)-流量分类
(A)-叶轮经过一次切割
(B)-叶轮经过二次切割
(C)-叶轮经过三次切割
CZL200-500(Ⅰ)A(B)(C)
CZL便拆立式管道离心泵
200-泵的进出口直径(mm)
500-叶轮名义外径(mm)
(Ⅰ)-扩流型
A--叶轮经过一次切割
(B)-叶轮经过二次切割
(C)-叶轮经过三次切割
管道离心泵的型号含义由离心泵的厂家总结。
