屏蔽泵属于无密封泵的一种，可以将屏蔽管道离心泵与电机放在一个被泵送介质充满的压力容器内，压力容器只有静密封没有动密封，由一根电线组来提供旋转磁场并且驱动转子。而普通离心泵驱动是依靠联轴器把泵的叶轮轴和电机轴进行连接，确保叶轮和电机可以在一起旋转工作。

屏蔽泵工作原理

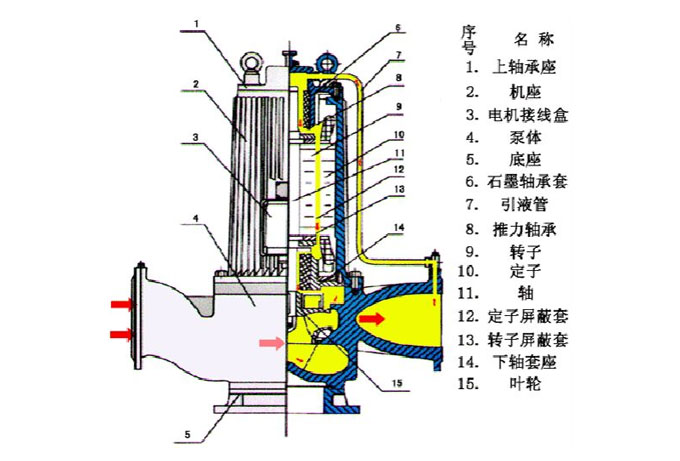

屏蔽泵工作原理和普通的离心泵是一样的，屏蔽式管道离心泵和普通离心泵的区别是驱动电机。屏蔽循环泵的泵头与电机被密封在一个输送介质充满的压力容器内，压力容器没有动密封只有静密封。管道屏蔽泵的叶轮与电机的转子被固定在同一根轴上，通过屏蔽套把电机的转子与定子隔开，转子在被泵送的介质中运行，动力通过定子磁场传递给转子，具体的运动过程可以看屏蔽泵的工作原理图。

被泵送的介质从屏蔽泵的进口流入泵壳腔体内部，利用叶轮的运行升压，大多数介质从屏蔽泵的出口排出。一部分介质被导入到电机内部会先润滑前轴承，接着流到定子屏蔽套和转子屏蔽套的间隙中起到冷却电机的作用，接着去润滑后轴承，再从尾部进入转子轴的中心孔回流到屏蔽泵的入口。介质内部循环是借助屏蔽泵的出口和入口的压差来实现的。

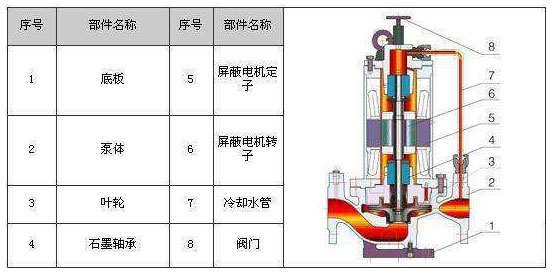

屏蔽泵结构图

从屏蔽泵结构图上看，屏蔽式管道离心泵属于离心泵的一种类型。屏蔽泵的优点是将叶轮与电机转子连接在一起，并且可以装在同一个密封的壳体中，这样无需任何的动密封装置，进而消除了泄露的可能性，屏蔽泵可以泵送有毒有害、易燃易爆和贵重的料液。

定子的内表面与转子外表面装有非磁性的耐腐蚀金属薄板制成的定子屏蔽套与转子屏蔽套，另外在各自的侧面采用耐腐蚀的金属厚板将它们焊接密封起来，和泵送液体全部隔开，确保定子铁芯与转子铁芯不受浸蚀。液体中旋转的转子是由前后两个轴承所支撑的轴构成一体的，在轴的前端装有叶轮形成没有轴封的屏蔽泵。屏蔽泵叶轮所产生的轴向推力作用于前后推力盘上。

屏蔽泵工作原理结构图由离心泵厂家总结。推荐阅读：屏蔽式管道离心泵的原理及结构
