增压泵的装配和拆卸

2022/1/19 16:44:35

增压泵按照型号可以分为GDL、CZL、DL、QDLF、CDLF、D型等。下面讲解增压泵的装配和拆卸。

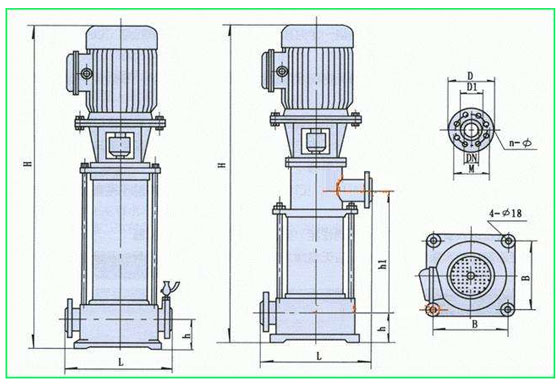

增压泵的装配和拆卸

增压泵的装配和拆卸

CDL,CDLF2、4泵

将卡环套套在轴上,将隔套、叶轮、叶轮隔套、导叶、支撑导叶等到末级叶轮套上后,接着把叶轮压盖、垫圈、旋紧螺母装上,支撑导叶的位置需要注意,接着是支撑支叶,级数高的增压泵,支撑导叶应该增加,间隔位置应该均匀,应该把支撑隔套和轴承套上。

将导流器装在进出水段和底座上,再将装好的零部件安装在导流器上。

进出水段把O型圈、套上耐压筒,装上出水导叶。

将已经装好的O型圈、泵头衬里、波形弹簧的泵头套到耐压筒上,将底座上的四个拉杆螺母拧紧,注意不要一次拧紧一个螺母,应该对称轮流拧紧。

机械密封装上并且拧紧,将电机和联轴器装好,旋上联轴器上的螺钉,将联轴器包括泵轴往底座方向推到底,再反方向移动1毫米,将螺钉拧紧注意两联轴块饱合平面的间隔应该均匀。

机械密封上的固定螺钉拧紧,将联轴器转动,轴应该转动灵活没有卡顿和松动情况。增压泵的拆卸可以按照上面步骤相反进行。

QDL,QDLF8、16、20泵

在轴上把叶轮、叶轮隔套、导叶、支撑导叶、轴承、支撑隔套等部件装上,一直装到末级叶轮,接着把叶轮压盖、垫圈和旋紧螺母装上。

底座上装好进出水段,并且把O型圈、进水隔板、导流器装上,再将已经装好的零部件安装在导流器上,将出水导叶和拉带装上,拧紧螺栓后再把耐压筒装上。

将已经装好的O型圈、泵头衬里装好。橡胶调节桩的泵头套在耐压筒上,对称轮流拧紧拉杆上的四个螺母。

把机械密封装上并且拧紧,将电机和联轴器装好,旋上联轴器上的螺钉,再把联轴器包括泵轴往底座方向推到底,再朝着反方向移动1毫米,把螺钉拧紧需要注意两联轴块抱合平面的间隙应该均匀。

把机械密封上的固定螺钉拧紧,再把联轴器进行转动,轴应该灵活没有卡顿情况。增压泵的拆卸可以按照以上步骤反向操作。

QDL,QDLF32、42、65、85泵

将进出水段装在底座上,把两边套上法兰并且装上导流器。

再把首级叶轮装在轴上,将螺母拧紧并且把叶轮套在导流器的口环座内,再把导叶、叶轮、支撑导叶装上,直到将轴部件重新套在进出水段上,将O型圈装好,涂抹上润滑油后再把耐压筒套上。

底座上把拉杆装好,泵头上将O型圈、调节桩、排气阀装好,再将泵头套在拉杆上,将垫圈装好后再把螺母拧紧。

将机械密封装在泵头上,将密封压盖装好,再把螺钉拧紧,接着拧紧机械密封上的螺钉,接着将轴往上提,接着把调节片安装好。

在泵头上安装好电机与支架。

接着将联轴器安装好,把螺钉拧紧后再把调节片取出。联轴器转动,泵轴应该转动灵活没有卡顿和松紧情况。增压泵的拆卸步骤可以按照上述安装方法反向操作。

增压泵的装配和拆卸由水泵厂家总结。
