离心泵基础知识

2022/2/18 16:49:31

离心泵的基础知识中我们将为您简单讲解离心泵的工作原理与基本结构。

离心泵的工作原理

驱动机利用泵轴带动叶轮运转产生离心力,在离心力的作用下液体会沿着叶片流道被甩到叶轮出口,液体经过蜗壳收集送到排出管。液体从叶轮中得到能量,使压力能与速度能都随之增加,并且利用此能量把液体泵送到工作地点。液体被甩到叶轮出口的同时叶轮入口中心处形成低压,在吸液罐与叶轮中心处之间产生了压差,吸液罐中的液体在这个压差的作用下会不断地吸入管路和离心泵的吸入室进入叶轮中。

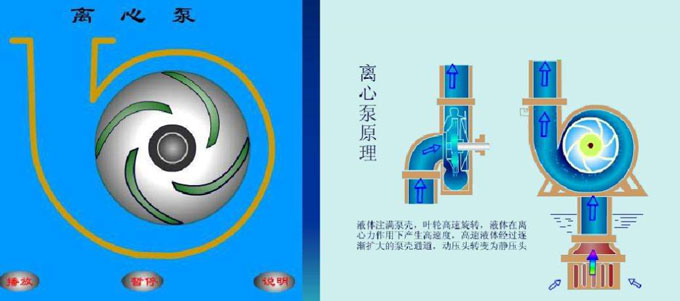

离心泵工作原理图

离心泵是通过叶轮旋转使水产生的离心力来进行工作的。启动离心泵前需要使泵壳与吸水管内灌满水,接着启动电机,使泵轴带动叶轮与水做高速旋转运动,泵内的水在离心泵的作用下被甩到叶轮外缘,经过蜗形泵壳的流道流入水泵的压水管路。水泵叶轮中心处由于水在离心力作用下被甩出后会有真空形成,吸水池中的水在大气压力的作用下被压到泵壳内,叶轮会不停的转动,使水在叶轮作用下不断的流入和流出,进而达到泵送水的目的。

离心泵的基本结构

从离心泵的结构图中可以看出离心泵是由泵体、泵盖、叶轮、轴、密封环、叶轮螺母、轴套、填料压盖、填料环、填料、悬架轴承部件等配件构成。离心泵的主要轴承部分是由泵体、叶轮、泵轴、轴承、密封环、填料函等构成的。

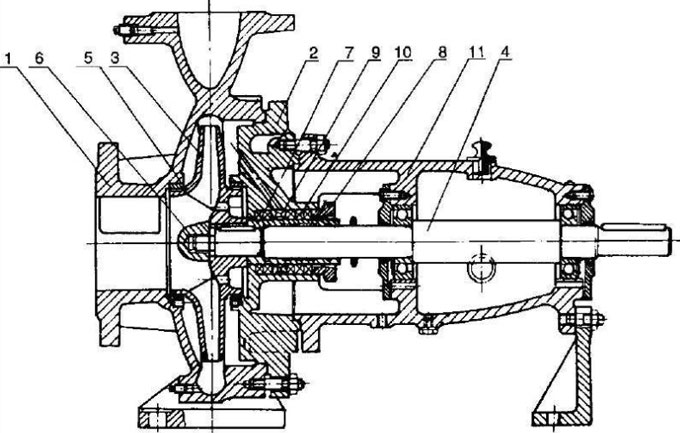

离心泵结构图

泵体:常被称为泵壳,泵体是水泵的主体,起到支撑固定水泵的作用,泵体和安装轴承的托架相连接。

叶轮:离心泵的核心部分是叶轮,叶轮转速高出力大,叶轮上的叶片起到主要作用,叶轮在装配前要进行静平衡实验。叶轮上的内表面要光滑,这样可以减少水流的摩擦损失。叶轮结构可以分为开式、半闭式、闭式三种。开式叶轮与半闭式叶轮用于泵送含有固体颗粒的悬浮液,闭式叶轮适用于泵送清洁液体。

泵轴:泵轴在传递机械能的主要部件,可以把电机的转矩传递给叶轮。泵轴的作用是用来借助联轴器与电机进行连接。

轴承:滑动轴承采用的是透明油作润滑剂的,油加到油位线。过多的油会沿着泵轴渗出,油太少轴承会出现过热导致烧坏。水泵在运行过程中轴承温度一般在60度左右,较高温度通常在85度。

密封环:常被称为减漏环。

填料函:主要有填料、填料筒、水封环、填料压盖、水封管构成。填料函的作用是为了封闭泵壳和泵轴之间的空隙,不让泵内的水流到外面也不让外面的空气进入泵内。可以使离心泵一直保持真空。当离心泵的填料函运行600个小时后要对填料进行更换。

离心泵基础知识由离心泵厂家总结。推荐阅读:离心泵的扬程高、低是由什么决定的?
