端吸泵和双吸泵的区别

2022/3/1 15:32:12

端吸泵也常被称之为单吸泵,单吸泵与双吸泵的区别是定义不同、安装图不同。

端吸泵从字面理解为可以从叶轮的一端进水,双吸泵是从叶轮两端进水。端吸泵流量比较小在相同的流量下,端吸泵的体积会小,但是轴向力却很大轴承负担也大。端吸泵造价低价格方面比较合理,应用较为广泛,但是在许多方面却不及双吸泵。假如入口压力很高的话,通常会选择双吸泵。端吸泵的叶轮轴向力平衡是一个很大的问题。

定义不同

端吸泵:端吸泵是通过叶轮旋转使水发生离心运动来进行工作的。离心泵在启动前需要将泵壳与吸水管内灌满水,接着启动电机使泵轴带动叶轮与水做高速旋转运动,水发生离心运动后被甩到叶轮外缘,经过蜗形泵壳的流道流入单吸泵的压水管路。根据材质类型与密封系统以及冷却系统的不同配置,单级单吸泵应用范围比较广泛。端吸泵可以泵送清水类介质,可以用于空调、采暖、增压、建筑供水、消防建筑等方面。可以泵送类似于水的化学介质以及其他腐蚀性液体介质,可以应用在化工、水平、制药、冶金、石油等多个领域当中。

双吸泵:双吸泵是离心泵中主要的一种结构形式,双吸离心泵具有流量大扬程高等优点,在工程中被广泛应用。双吸离心泵的叶轮是由两个背靠背的叶轮组合构成的,从叶轮流出的水会流到蜗壳当中。双吸泵是由两个相同直径的单吸叶轮一起工作,在一样的叶轮外径下流量可以增大一倍。泵壳为水平中开也常被称之为中开双吸泵。双吸中开泵检修比较便捷,进出口在同一方向上并且垂直于泵轴,便于双吸泵与检查水管的布置与安装。双吸泵的叶轮结构对称无轴向力运行较为平稳,在我国黄河沿线定期提灌泵站流量很大扬程也比较高,大部分使用单级双吸离心泵。南水北调中的泵站也使用了双吸泵进行供水。双吸泵的流量要求比较高,假如端吸泵就需要有很大入口与出口口径,转速不可以太大。假如使用双吸泵,双吸泵的尺寸与重量可以相对减小,转速会适当提高容积效率也会增加。

安装图不同

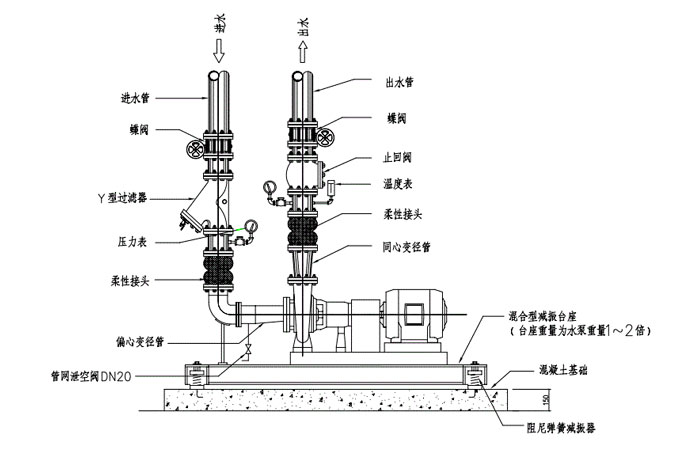

单吸泵安装示意图

单吸泵安装示意图

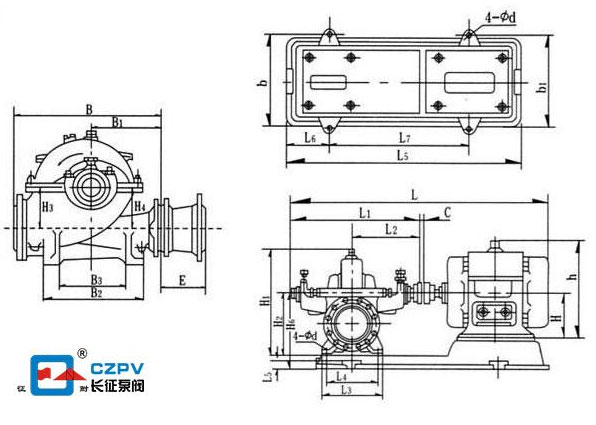

双吸泵安装示意图

双吸泵安装示意图

端吸泵和双吸泵的区别由离心泵厂家总结。
