屏蔽式管道循环泵的电机如何散热?

2020/9/22 15:48:01
    屏蔽式管道循环泵用于输送热水时,输送液体的温度通常在80度左右。屏蔽式管道循环泵的电机散热需要采用隔热罩,以防止热量从泵内的发热部件转移到低温电机部件,从而保证定子绕组的绝缘材料不受损坏。所述隔热罩可设置在泵的内部与电机部件之间。

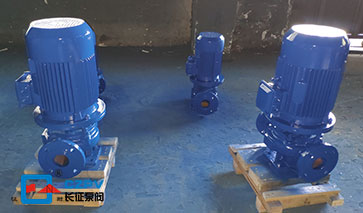

循环泵
    虽然水流可以冷却隔热板,但为了使循环水流量和能量损失尽可能降低,应减少热流量,设计时应通过布置进风室,确保传热段的尺寸尽可能小,并使用传热性较差的材料。另外,隔热罩可以承受一定的机械负荷,并且拧紧螺栓通过隔热罩将电动机壳体和泵壳体安装在一起。

    另一种冷却方法是依靠罐装电动泵本身输送的液体将一根小的支管从泵出口引到电机护套的顶部,并依靠输送的液体进行循环和冷却。这样,输送液体的温度在45度以内,如果液体的温度太高,就不能使用隔热板来达到更好的效果。注意,当使用屏蔽式管道循环泵时,液面应高于泵。如果液位低于泵,推荐使用自吸泵
