水泵联轴器的安装方法

2022/3/5 15:51:42

水泵联轴器起到连接泵体和电机的作用,水泵联轴器一般连接在水泵的中段部分。以下讲解水泵联轴器的安装方法。

联轴器安装前需要先把零部件清洗干净,对于清洗过后的零部件需要将粘在上面的洗油擦干。在较短的时间内准备运行的联轴器擦干后可以在零部件表面涂抹一些机油避免生锈。针对需要较长时间使用的联轴器应该涂抹防锈油进行保养。

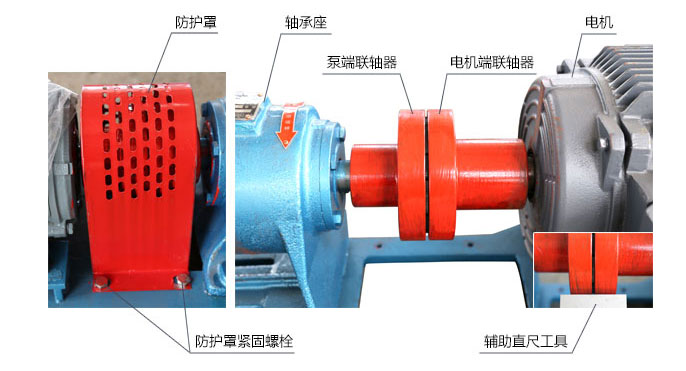

水泵联轴器的安装方法

水泵装配联轴器的结构形式有很多,因此装配的要求与方法都不一样,对于安装来讲,总的原则是严格按照图纸需求进行装配,具体只能介绍一些联轴器装配中经常需要注意的问题。针对应用在高速旋转机械上的联轴器通常在造纸厂都需要经过动平衡试验,动平衡试验合格后在各个零部件之间相互配合的地方进行标记。装配时需要按照标记进行组装,这是很重要的一点。假如没有按照标记进行任意组合,很有可能会由于联轴器的动平衡不好引发机组振动的情况。

联轴器法兰盘上的联接螺栓经过承重,会使每一联轴器上的联接螺栓可以做到重量大致一致。例如大型离心式压缩机上用到的齿式联轴器,用到的联接螺栓互相之间的重量差通常小于0.05g。各个联轴器之间的螺栓不可以任意互换,假如需要更换联轴器联接螺栓的某一个,需要使它的重量和原有的联接螺栓重量一致。联轴器的联接螺栓拧紧时应该对称,再逐步拧紧使每一联接螺栓上的锁紧力大致一致,不至于各个螺栓受力不均而使联轴器在装配后出现歪斜情况,有条件的可以使用力矩扳手。

针对刚性可移式联轴器在装配完成后应该查看联轴器的刚性可以移动件是否进行少量的运动,有没有卡顿的情况。

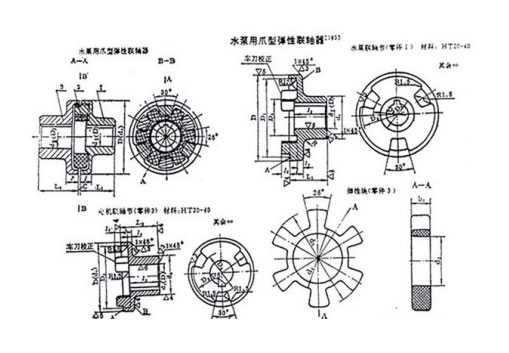

水泵联轴器三视图

水泵装配联轴器的轮毅在轴上装配完成后,应该仔细查看轮毅和轴的垂直度与同轴度。通常是在轮毅的端面与外圆设置两块百分表,盘车使轴转动时查看轮毅的全跳动的数值,判定轮毅和轴的垂直度与同轴度的情况。不同转速的联轴器对全跳动的要求值不同,不同型式的联轴器对全跳动的要求值也不相同,轮毅在轴上装配完成后会使轮毅全跳动的偏差值在设计要求的公差范围内,这是联轴器装配的主要质量要求。

联轴器在装配完成后应该进行盘车,查看转动情况是否良好。联轴器的正确安装可以改善水泵的运行情况,减少水泵的振动情况,使联轴器的使用寿命大大延长。

联轴器的装配是组成水泵的关键所在,在机械检修中属于较为简单的检修工艺。但是对于没有接触水泵行业的人来说不是太清楚,在联轴器装配中需要掌握轮毅在轴上的装配、联轴器联接两轴的对中和零部件的检查以及按照图纸要求装配联轴器。

水泵联轴器的安装方法由水泵厂家总结。
