屏蔽泵结构图及结构说明

2022/3/24 18:08:30

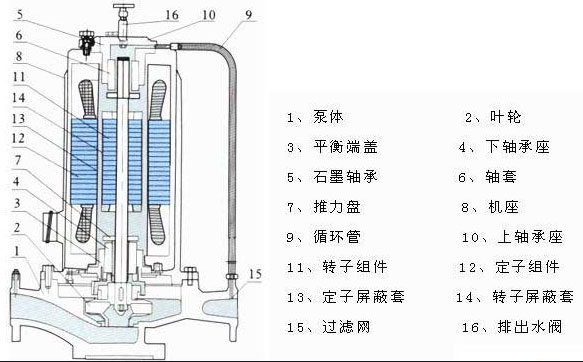

从屏蔽泵结构图中可以看出管道式屏蔽离心泵是由泵体、叶轮、平衡端盖、下轴承座、石墨轴承、轴套、推力盘、机座、循环管、上轴承座、转子组件、定子组件、定子屏蔽套、转子屏蔽套、过滤网、排出水阀等组件构成,屏蔽泵主要零部件有底板、泵体、叶轮、石墨轴承、屏蔽电机定子、屏蔽电机转子、冷却水管、阀门等部件构成。

屏蔽泵结构图

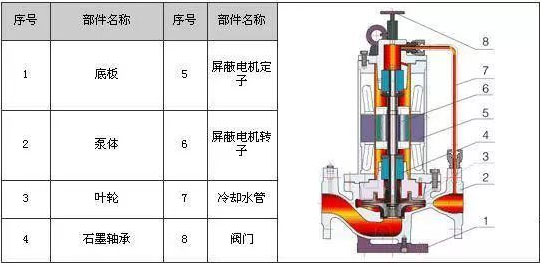

屏蔽泵结构图(主要零部件

1.静密封结构:电机是屏蔽电机没有动密封,可以做到滴水不漏,确保工作环境没有受到污染。

2.节能高效:使用CFD计算流体动力学,分析计算出管道屏蔽泵内压力分布于速度分布关系,优化屏蔽泵的流道设计,保证屏蔽式管道离心泵高效的水力形线进而提高了屏蔽泵的效率。

3.安装和维修便捷:管道式设计进口出口口径相同并且在同一条直线上,安装与维修比较便捷日常维护比较简单。

4.低噪音:使用静噪声设计方法可以减少噪声污染,噪声比一般管道泵低百分之三到百分之五。

5、整机性能比较好:使用双节流环平衡的方法,轴向力平衡效果比较好,可以有效减少电机故障的发生,提高运行中的可靠性与平衡精度,转子部件动平衡精度是G1.0级。
6、铸造工艺新颖:屏蔽泵的过流部件(例如泵体、叶轮、泵盖、密封环等),使用硅融胶精密铸造,流道尺寸比较稳定,铸件成型后使用酸洗工艺去处铸件表面残留的附着物,保留金属的本质,不会因铸造时的附着物而影响泵送的介质。
7、防爆结构设计:电机为隔爆式电机,适合于各类易燃易爆介质场合泵送。

屏蔽泵结构说明

屏蔽泵为立式水泵结构,管道屏蔽泵由水泵和屏蔽电机两部分构成。水泵部分主要零部件有叶轮、泵体、密封环构成,电机部分主要零部件有定子、转子、屏蔽套、轴承座、轴承、推力盘、冷却管、放气阀等零部件构成。
屏蔽泵电机选用绝缘绕组。转子由不锈钢轴与铸铝转子构成。为了避免泵送液体进入定子与转子,可以在定子内径和转子表面分别用不锈钢屏蔽套密封。
密封性:泵体法兰和电机法兰连接处,机座和轴承座以及定子屏蔽连接处都有耐热O型密封圈密封。
屏蔽泵叶轮悬臂安装在电机转轴上是由键与螺母加以紧固。
润滑与冷却:使用外循环。当屏蔽泵工作时,由水泵出口处引出少量液体经过冷却管、后轴承与轴颈间隙、定子转子间隙、前轴承和轴颈间隙、叶轮后口环构成循环回路(单级)、后一级叶轮进口环组成循环回路(多级)。

屏蔽泵结构图及结构说明由离心泵厂家总结。推荐圆度:管道屏蔽泵的工作原理及结构图
