立式无密封自控自吸泵的结构原理图及工作原理

2019/9/16 15:56:11

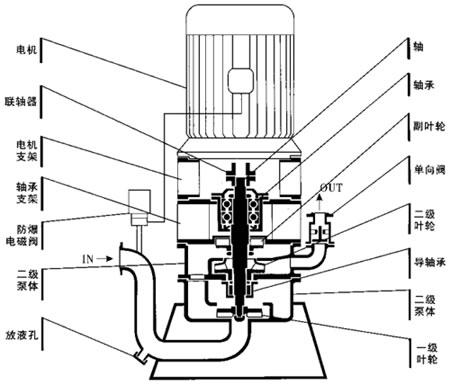

立式无密封自控自吸泵的结构原理图
自控自吸泵
工作原理:
1、无密封自控自吸泵主要由泵体、叶轮、泵盖、导叶、副叶轮、泵轴、连接架、电动空气控制阀等部分组成;
2、该泵体内部由吸入室、储液室、气液分离室等部分组成;
3、泵在正常起动后,叶轮将吸入室所存的液体及吸入管路中的空气一起吸入,液体混合气体在叶轮高速旋转的离心力作用下经导叶抛入气液分离室;
4、由于流速突然降低,气体与液体的比重不同,较轻的气体从混合液中分离出来并被排出泵外,脱气的液体重新进入工作腔与叶轮内部从吸入管路中吸入的空气再次混合,在叶轮的旋转的作用下,很快使泵体入口形成一定的真空度,从而达到自吸的目的;
5、由于该泵具有独特的排气功能,因此该泵能输送含有气体的液体并无须安装底阀;
6、该泵配有“电动空气控制阀”运行时,控制阀关闭,实现密封;
7、停机后控制阀打开,破坏了吸入管路中的真空,防止停机后泵腔内的液体因缸吸作用而众吸入管路流出,使泵腔内保存足够的液体来继续完成自吸过程,从而实现了“首次引流、永久自吸”。
扩展资料:

无密封自控自吸泵的产品特点:
1、该泵密封可靠,采用无泄漏密封装置,具体由动力密封和辅助密封组成。
2、替代了传统水泵的填料密封、机械密封,彻底解决了传统密封的‘‘跑、冒、滴、漏’’等问题。是替代原长轴液下泵、潜水泵、潜污泵等较理想产品。
3、该泵运行过程中密封装置不摩擦、无磨损,使用寿命较传统产品长1 O倍以上。
4、移植真空泵原理自吸性能稳定可靠,特别是采用“电动空气控制阀”真正实现了首次引流,永久自吸,该泵机组振动小、噪音低、移动灵活、拆装方便。具有优越的自控功能、可与相关控制系统配套实现高度自动化。
