单级单吸离心泵型号说明以及意义

2022/3/31 16:48:14

单级单吸离心泵使用优异的水力模型根据IS型离心泵的性能参数与立式泵的结构组合设计制造而成,单级单吸泵轴封选用硬质合金机械密封装置,可以做到使用高效节能的特点。单级单吸离心泵可以分为卧式与立式结构,单级单吸离心泵的型号不同表示的意思也不相同。单级单吸离心泵的型号可以分为CZL、CZW、FB、FSB、IHF、IH(IS)、PF、FS等型号。以下讲解单级单吸离心泵型号说明以及意义。

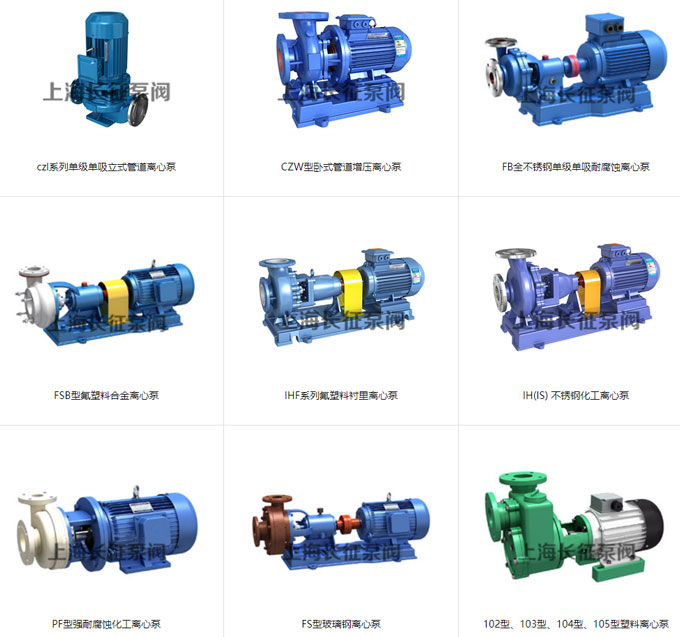

单级双吸离心泵型号分类图

CZL单级单吸立式管道离心泵

单级单吸立式管道离心泵是本公司使用IS离心泵性能参数与立式泵的结构进行组合并且按照我国标准设计制造而成。单级单吸泵是代替IS离心泵和DL离心泵的新颖泵型。

CZL单级单吸立式管道离心泵型号意义

CZL单级单吸立式管道离心泵型号意义

CZL200-500(Ⅰ)A(B)(C)

CZ-表示长征泵阀

L-单级单吸立式离心泵

200-泵进出口直径

500-叶轮名义直径

Ⅰ)-扩流型

A-叶轮经过一次切割

B)-叶轮经过二次切割

C)-叶轮经过三次切割

CZW卧式管道离心泵

卧式管道离心泵是经过吸收国内外同类产品的基础上,采用国内的离心泵性能参数自主研发的新型节能卧式离心泵产品。卧式离心泵可以泵送清水和物料化学性质类似于清水的其他液体之用,适用于城市给排水、工业、高层建筑增压送水、消防增压、园林喷灌等行业领域。

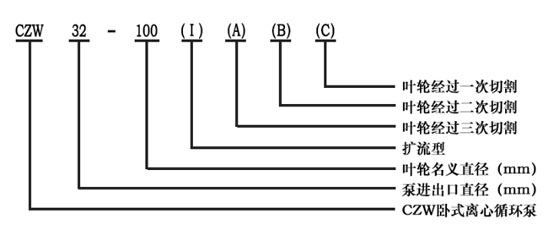

CZW卧式管道离心泵型号意义

CZW卧式管道离心泵型号意义

CZW32-100(Ⅰ)(A)(B)(C)

CZW-其中CZ为长征泵阀,W为卧式离心泵

32-泵进出口直径

100-叶轮名义直径

Ⅰ)-扩流型

A)-叶轮经过一次切割

B)-叶轮经过二次切割

C)-叶轮经过三次切割

FB全不锈钢单级单吸耐腐蚀离心泵

全不锈钢单级单吸耐腐蚀离心泵是本公司科技人员联合水泵研发人员使用离心泵的性能参数,用户的要求进行巧妙组合设计而成。

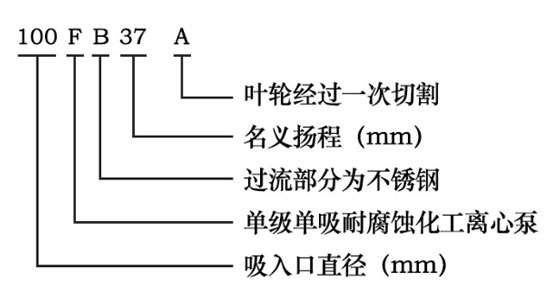

FB全不锈钢单级单吸耐腐蚀离心泵型号意义

FB全不锈钢单级单吸耐腐蚀离心泵型号意义

100FB-37A

100-泵入口直径

F-单级单吸离心泵

B-过流部分为不锈钢

37-名义扬程

A-叶轮经过一次切割

FSB氟塑料合金离心泵

氟塑料合金离心泵简称为氟塑料泵,氟塑料离心泵使用金属外壳内衬聚全氟乙丙烯材质又被称为氟塑料衬氟离心泵。

FSB氟塑料合金离心泵型号意义

FSB氟塑料合金离心泵型号意义

50FSB-30DL

50-吸入口直径

FS-介质接触部件材料为氟塑料

B-单级单吸悬臂式离心泵

30-扬程

D-短支架连接式

L-轴连式(带底板)

IHF氟塑料衬里离心泵

氟塑料衬里离心泵为单级单吸离心泵,IHF离心泵是按照我国标准进行设计并且生产制造的。衬里离心泵广泛适用于化工、石油、制药、电力、冶金、电镀、造纸等行业使用。

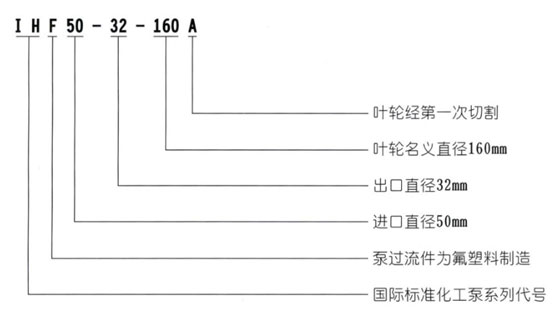

IHF氟塑料衬里离心泵型号意义

IHF氟塑料衬里离心泵型号意义

IHF50-32-160A

IH-化工泵系列代号

F-过流部件为氟塑料

50-进口直径

32-出口直径

160-叶轮名义直径

A-叶轮经过一次切割

IH(IS)不锈钢离心泵

不锈钢离心泵过流部件采用304和316进行制造,不锈钢泵适用于化工、石油、电力、食品、造纸、合成纤维等行业领域泵送有腐蚀性的液体。

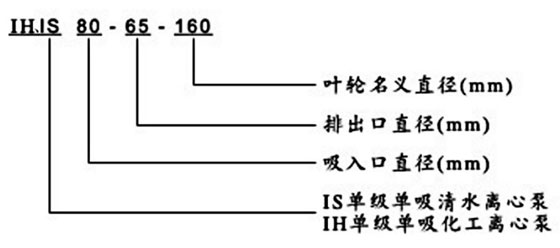

IH(IS)不锈钢离心泵型号意义

IH(IS)不锈钢离心泵型号意义

IH(IS)80-65-160

IH-单级单吸化工离心泵

IS)-单级单吸清水离心泵

80-吸入口直径

65-排出口直径

160-叶轮名义直径

PF耐腐蚀离心泵

耐腐蚀离心泵是按照我国标准并且结合非金属泵进行设计制造的,耐腐蚀泵适用于长时间泵送任意浓度的强酸、强碱、盐酸和强氧化剂等多种腐蚀性介质。

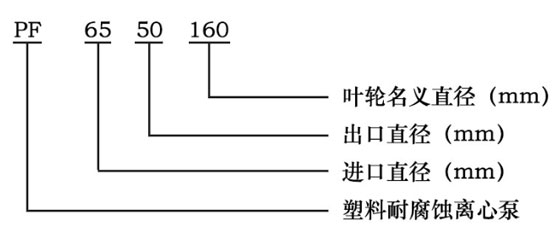

PF耐腐蚀离心泵型号意义

PF耐腐蚀离心泵型号意义

PF65-50-160

PF-塑料耐腐蚀离心泵

65-进口直径

50-出口直径

160-叶轮名义直径

FS玻璃钢离心泵

玻璃钢离心泵的过流部件采用聚乙烯醇缩丁醛和改性酚醛玻璃纤维材料经高温模压制而成,有良好的耐腐蚀性能。

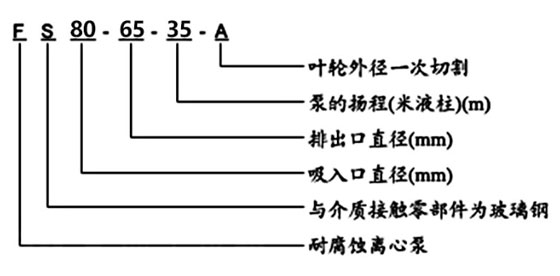

FS玻璃钢离心泵型号意义

FS玻璃钢离心泵型号意义

FS80-65-35-A

FS-耐腐蚀离心泵

80-吸入口直径

65-泵的出口直径

35-扬程

A-叶轮经过一次切割

单级单吸离心泵型号说明以及意义由离心泵厂家总结。
