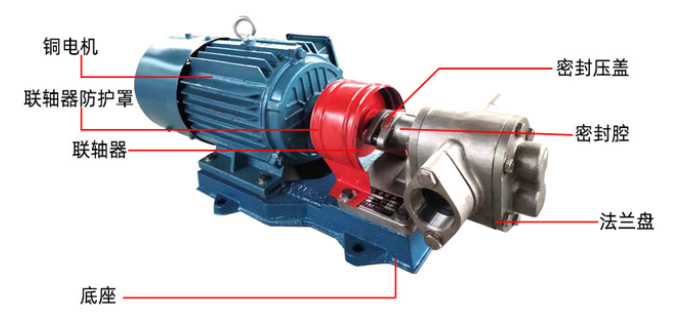

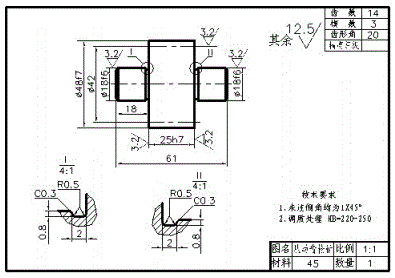

从齿轮油泵零件图中可以清楚的看出齿轮油泵是由许多零部件构成的，有法兰盘、密封腔、密封压盖、铜电机、联轴器防护罩、联轴器、底座等部件构成。

齿轮油泵是利用一对参数与结构相同的渐开线齿轮的相互滚动啮合，把油箱中的低压油升到能做功的高压油的重要部件。是将电机的机械能转换为液压能的动力装置。

齿轮油泵零件图讲解

齿轮泵是有两个齿轮相互啮合在一起而构成的泵被称之为齿轮油泵。齿轮泵是借助齿轮的轮齿啮合空间的容积变化来泵送液体的，齿轮油泵是回转泵的一种，也能认为是容积泵的一种。齿轮油泵的种类会比较多，按照啮合方式能分为外啮合齿轮泵与内啮合齿轮泵，按照齿的齿形能分为齿轮油泵、斜齿轮泵、人字齿轮泵。

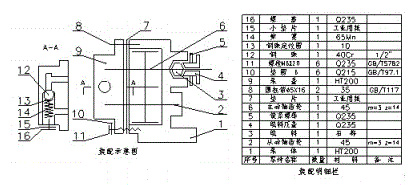

外啮合齿轮泵是应用比较广泛的一种，齿轮油泵通常指的是外啮合齿轮泵。高压齿轮油泵主要有主动齿轮、从动齿轮、泵体、泵盖、安全阀等零件构成。泵体、泵盖、齿轮构成的密封空间是齿轮油泵的工作室。两个齿轮的轮轴会分别装在两泵盖上的轴承孔内，主动齿轮轴会伸出泵体由电机带动旋转。外啮合齿轮泵结构简单、造价会比较低、重量会比较轻、工作会比较可靠、应用范围会比较广。

齿轮油泵上装有安全阀，等到排出压力超出规定压力时，泵送液体能自动顶开安全阀，会使高压液体返回吸入管。

油泵壳体上加工有进油口与出油口，在油泵壳体中装有一个主动齿轮与一个从动齿轮，齿轮与壳体中内壁之间留有较小的间隙，油泵齿轮向顺时针旋转时进油腔的容积由于轮齿向脱离齿合方向运动而变大，会有一定的真空度产生，润滑油会从进油口被填充到油腔，旋转的齿轮把齿间的润滑油带到油腔，因为轮齿进入齿合出油腔的容积会减少油压会升高，润滑油经过出油口被泵送到电机油道中。

密封压盖

齿轮油泵密封压盖起到定位与油泵连接的作用。

密封腔

密封腔通常指在需要安装密封处旋转轴和静止壳体之间的环状空间。

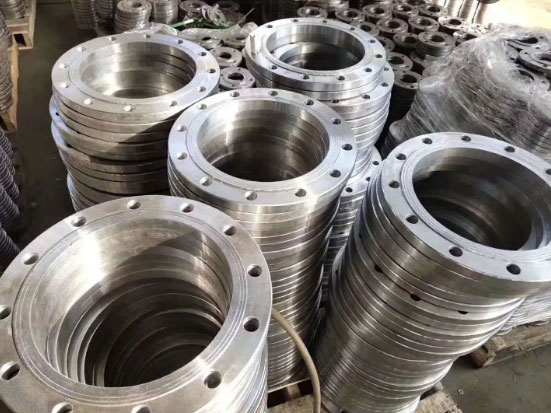

法兰盘

法兰盘也被称之为法兰，是一个常用的称呼，一般在一个类似盘状的金属体的周边开上几个固定用的孔，可以用于连接其他零件。

齿轮油泵零件图讲解由水泵厂家总结，推荐阅读：油泵的型号及字母代表什么？
