单螺杆泵原理与结构

2022/9/3 15:36:12

螺杆泵的工作原理是借助定子与转子相互啮合在吸入腔与排出腔产生容积变化来泵送液体的。从单螺杆泵结构图上可以看出G型单螺杆泵是由很多零部件构成的。G型螺杆泵的结构零部件分别是出料体、拉杆、定子、螺杆轴、万向节、进料体、连接轴、填料座、填料压盖、轴承座、轴承、传动轴、轴承盖、联轴器、底盘、电机等零部件构成。主要零部件是由排出室、转子、定子、万向节、中间轴、吸入室、轴密封、轴承座。

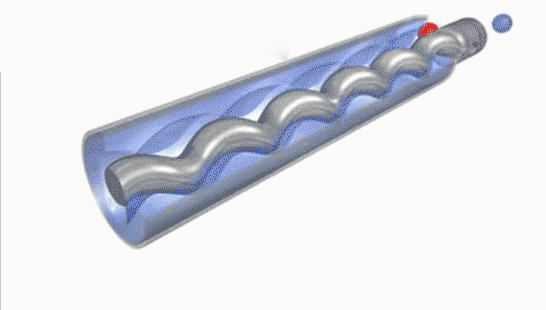

单螺杆泵

单螺杆泵原理

单螺杆泵的工作原理是在电机带动泵轴转动时,螺杆一方面会围绕本身的轴线去旋转,另外一方面它会沿着衬套内表面进行滚动,就会形成了螺杆泵的密封腔室。螺杆每转动一周,密封腔里的液体会向前推进一个螺距,会随着螺杆的连续转动,液体螺旋形方式会从一个密封腔压向到另外一个密封腔然后挤出泵体。

G系列单螺杆泵工作时,转子会在泵套的螺旋孔内做直转与公转的行星运动。螺杆的外表面和泵套的螺旋孔内表面相贴合构成密封线,在螺杆与泵套的螺旋槽之间形成数个互不相通的工作腔,螺杆在定子螺旋孔内转动时,工作腔会随着螺杆的转动进行自转与公转,螺旋运动会从泵的吸液端移到泵的排液端,容量会由小变大,再由大变小,完成整个输液过程。

单螺杆泵的装置可以包含电机、变速传动装置、螺杆泵三个部分,是由螺旋叶片、泵轴、轴承座、外壳构成的。螺杆泵被倾斜装在上下水池之间,螺杆泵的下部叶片会浸入在水面以下。

在泵轴旋转时螺旋叶片把水池中的水推入叶槽,水在螺旋的旋转叶片的作用下,沿着螺旋轴一级一级的往上提升,一直到螺杆泵的出水口。螺杆泵只能改变流体的位能,其不同于叶片式水泵把机械能转换为泵送液体的位能与动能。

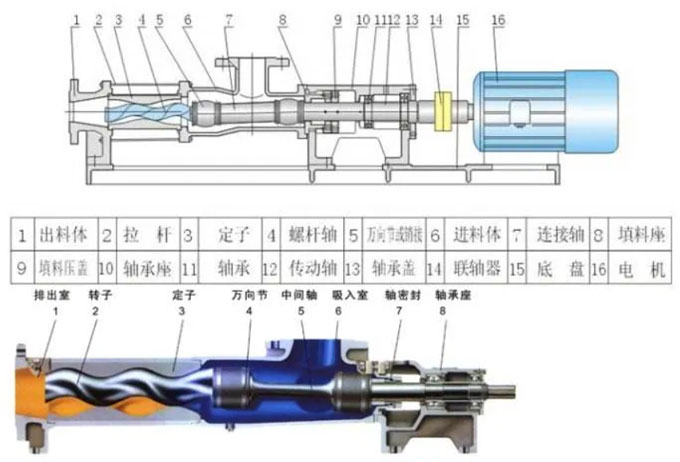

单螺杆泵结构图

单螺杆泵结构

G型单螺杆泵是一种内啮合的密闭式螺杆泵,G型螺杆泵主要是由螺杆、衬套、万向联轴器、传动轴、泵轴等零部件构成的,依靠螺杆和衬套之间的内啮合相对运动,确保啮合密封腔沿着轴向运动,进而完成整个输送过程。

衬套内表面是双头内螺纹表面,它的横截面是长圆形,两端的半径等于R的半圆,两半圆圆心间的间距应该在规定值范围内。

螺杆在衬套里连续转动,螺杆和衬套之间不断生成啮合密封线,并且会不断从吸入端向压出端移动液体,进而完成单螺杆泵的吸入与排出过程。

单螺杆泵原理与结构由水泵厂家总结。
