油泵下面的凸轮轴是有发动机曲轴齿轮带动的,需要有动力源才可以运行。齿轮油泵能广泛应用在石油、电力、化工、粮油、医疗、建材等行业领域使用。油泵在经过长期的使用后会出现磨损,维修人员需要对磨损的零部件进行更换,以下对油泵的拆卸顺序与方法进行简单的讲解。

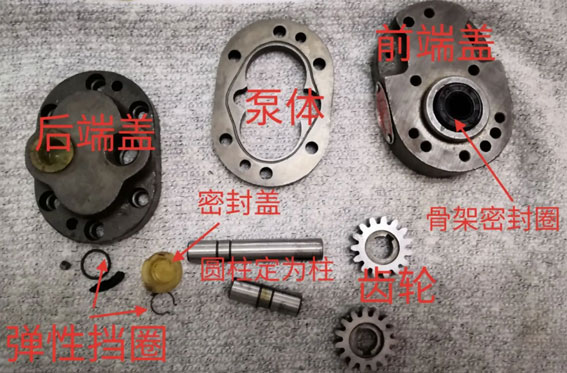

油泵的拆卸顺序
1.将密封压盖拆卸
先把联轴器等部件拆卸下来,经密封压盖上的螺栓拧松,再把密封压盖取出。这时需要注意不能伤害密封套件,假如压盖太紧的话, 建议采用锤子轻轻敲击周围突起的地方。
2.前盖拆卸
把前盖与泵体间紧固的螺栓取下来,不要把前盖取下,直接把螺栓松动就能取出。
3.后盖分离
将输油泵的后盖拆卸后,把后盖和泵体间的螺栓拧松并且拆下,需要注意不要把后盖分离就能将螺栓取出。
4.泵体分离
手持泵头将主轴轴头的位置朝下,轻轻地在地面上进行敲击,把后盖和泵体分离,接着继续敲击后盖和泵体直到全部分离,需要注意检查泵体内外的磨损程度。
5.将齿轮取出
这时需要主被动齿轮与后盖间的金属支撑连接,将齿轮轻轻地取下就行。
6.将密封套件取出
前盖和泵体全部分离,在泵体的方向能看见前盖上面的密封套件,把密封套取出,高温齿轮油泵的拆卸工作就完成了。
油泵的拆卸方法
可以从泵台上直接拆除
在维修过程中可以从泵台上直接拆下或者利用拆除中间联轴器的方法把高温油泵解体而不动泵与连接管线。
如果有需要可以把安全阀拆下
假如油泵上装有安全阀,可以松开安全阀和泵盖或者泵体连接的螺栓就能将安全阀拆下。
后盖拆除
1.后盖拆下前应该做一个泵盖和泵体相对位置的标记,拆除后盖螺栓再把后盖拆下。注意:在拆除泵盖过程中从动齿轮一般连接在齿轮轴上,应该防止把后盖往下,避免从动齿轮滑落导致人身伤害。
2.如果后盖上有安全阀,可以把后盖和安全阀一起拆下。
后盖垫片的拆卸应该无新的密封垫片,老的密封垫片没有损坏时依然可以使用。
从销轴上将从动齿轮拆除
1.在从动齿轮还没有从销轴上拆卸时,查看下面零部件的磨损程度,销轴与轴套、从动齿轮与月牙环、从动齿轮的宽度与月牙环的高度。
2.假如发现有磨损情况需要更换新的配件,如果发现轴套上有少量的磨损应该进行更换。
