离心泵的调节方法有哪些

2022/9/16 16:32:49

离心泵的调节方法有切削叶轮、阀门节流、变频调速、改变离心泵的特性曲线、改变管路特性曲线等。

离心泵切削叶轮

切削叶轮

转速一定时离心泵的流量扬程都和叶轮直径有关。针对同一种型号的离心泵,可以使用切削的方法来改变离心泵的特性曲线。

切削定律是建立在大量试验资料基础上的,它以为假如叶轮的切削量控制在一定限度内,切削前后离心水泵对应的效率不变。切削叶轮可以改变离心泵的性能这是比较简便的一种方法,也就是平常讲的变径调节,它能在一定程度上解决水泵类型和规格的有限性和供水对象要求的多样性,扩大了多级离心泵的适用范围。切削叶轮属于不能逆转的过程,用户需要经过精确的计算并且衡量经济合理性后才能实时。

阀门节流

改变离心泵流量较为简单的方法是调节单级单吸离心泵出口阀门的开度,在离心泵转速一直不变的情况下,改变管路特性曲线的位置来改变泵的工况点。阀门关小时管道局部阻力会增加,水泵的工况点会向左偏移,流量会减少很多。阀门全部关闭时就等于阻力无限大,流量是零,这时管路特性曲线和纵坐标重合。可以关小阀门来控制流量,离心泵本身的供水能力不变,扬程特性也没有改变,管阻特性会随着阀门的开度改变跟着改变。这种操作方法比较简单流量可以连续,能在某一大流量和零件之间随意调节,并且不需要额外的投资使用范围会很广。但是节流调节可以消耗离心泵多余的能量来维持一定的供给量,离心泵的效率会随着下降经济上不是很合理。

变频调速

工况点偏离高效区是水泵需要调速的基本条件,在自吸离心泵的转速发生改变时,阀门开度会保持不变,管路系统特性也没有发生改变,但是供水能力和扬程特性会随着改变。在所需流量小于额定流量的情况下,变频调速时的扬程会比阀门节流要小,变频调速所需要的供水功率也比工作效率更高。

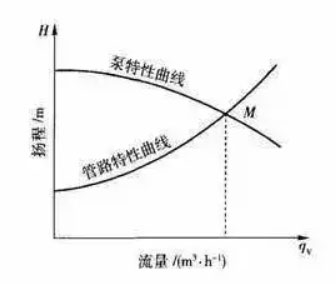

离心泵的特性曲线图

改变离心泵的特性曲线

根据比例定律与切割定律,可以改变离心泵的转速、改变离心泵的结构,这两种方法都能改变离心泵的特性曲线,进而达到调节流量的目的。

改变管路特性曲线

改变离心泵流量比较简单的方法是通过泵的出口阀门开度来进行控制,实际上是改变管路特性曲线的位置来改变泵的工作点。

离心泵的调节方法有哪些由离心泵厂家总结,推荐阅读:离心泵结构组成图解
