节能水泵拆装检修步骤

2022/12/29 14:34:18

高效节能水泵是节能水泵公司根据国内外的优秀水泵性能参数并且结合立式泵的结构优化设计制造而成的。WTP卧式节能泵应用范围比较广泛,卧式节能泵适用于中央空调循环水系统、北方供暖、冷却塔、锅炉采暖、区域制冷等多种场合去使用。当节能水泵的机械密封处出现漏水后,需要立即停泵并且联系专业的维修人员对节能水泵进行拆卸检修工作,等到将故障排除后再进行后续的组装工作。

节能水泵拆装检修步骤

拆卸前的准备工作

1.准备好拆卸前的工具(例如安全防护用品、麻绳、木板等)以及测量仪表。把准备好的所有东西都运送到现场。

2.根据检修现场做好必要的设备保护,在检修过程中确保设备安全与人身安全。

3.联系管理处的主管并且根据要求安排好人员的配合断开检修设备电源,将警示牌挂好。检修人员做好检查验电核实以及做好相应的预防性保护措施。

拆卸节能水泵电机

1)拆卸节能泵电机电源线,将电机和泵体的连接螺丝拆出,再把电机与节能泵联轴器的连接螺丝进行拆卸。

2)将电机进行起吊,当电机与节能泵脱开有一定距离过程中慢慢收紧拉绳把电机轻轻放下,等到电机平放在木板上后再用拉马将联轴器拉出,将电机的风罩进行拆卸并且将风叶进行取出。

3)用摇表查看电机绕组的绝缘并且做好记录工作。接着将拆卸的零部件做好标记便于后续的组装工作,将电机前后盖板的螺丝拧掉并且把端盖板取出。

4)查看轴承的磨损程度,假如磨损严重需要将轴承进行更换,使用拉马将轴承拉出。

5)将电机的轴承进行更换,常用的方法有降温法或者加热法。

6)假如是轴承走外圈可以检测端盖轴承座和轴承的配合情况,配合不好时需要对端盖轴承座进行处理。

组装节能水泵电机

组装节能水泵电机的步骤可以根据拆卸节能水泵电机的步骤(6)到步骤(1)反方向操作。

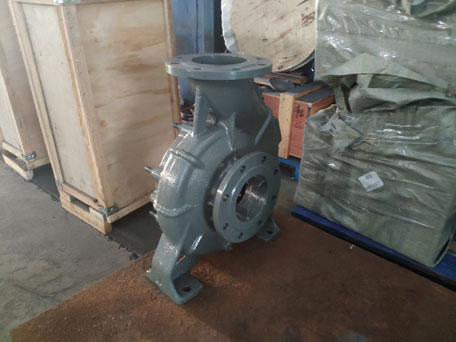

节能水泵的拆卸图

节能水泵的拆卸

由于水泵生产厂家与型号不同,泵体的结构也会有所不同。节能水泵的解体检修步骤大致为两种。前一种是从下往上拆出,后一种方法是从上往下拆出。

1)将泵体出口与管网连接的螺丝拧松,将泵体与底座固定的螺栓拧出。

2)先将冷却水管进行拆卸,再把泵体的气体进行排空。

3)将泵盖的螺栓进行拆卸,再拆卸压盖螺栓,把填料压盖移出后,再把泵盖平稳的吊出放在枕木上面。

4)将两侧轴承盖螺栓拆下,再把轴承上盖取出,接着将转子吊出。

5)使用工具将联轴器拆下。

6)将滚动轴承的并帽拆下,再把轴承用铜棒轻轻敲出。

7)将两侧轴套并帽松开,将轴套拆下后将格兰取出,接着拆卸填料座、密封环等零部件。假如叶轮磨损的比较严重,可以用加热的方法将叶轮进行拆卸。

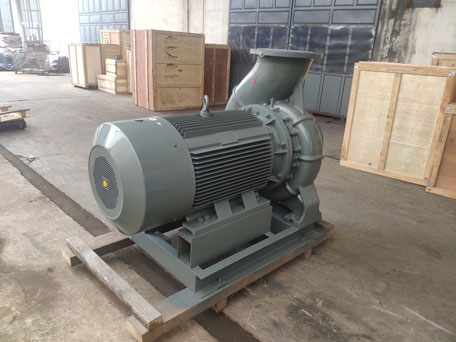

节能水泵的组装图

节能水泵的组装

节能水泵的组装步骤可以根据节能水泵的拆卸步骤(7)到步骤(1)反方向操作即可。
