增压泵型号大全与型号意义

2022/12/30 11:00:21

增压泵的常用型号有GDL、CZL、DL、QDLF、CHL、D等泵型。增压泵型号不同所表示的型号意义也不相同。例如QDLF32-80-2FSWSC,其中QDL表示为轻型立式多级离心泵,F表示为过流部件为304不锈钢或者316不锈钢,32表示为额定流量(m³/h),80表示为级数×10,2表示为小叶轮数(无小叶轮则略),F表示为法兰,S表示为三相,W表示为50HZ,S表示为304,C表示为常温型。

增压泵型号大全与型号意义

GDL立式不锈钢多级增压离心泵

GDL立式不锈钢多级增压离心泵是参照国内外设计制造的,导叶、叶轮与导流壳使用不锈钢板材拉伸、冲压、焊接成型,使用硬质合金机械密封和导轴承。

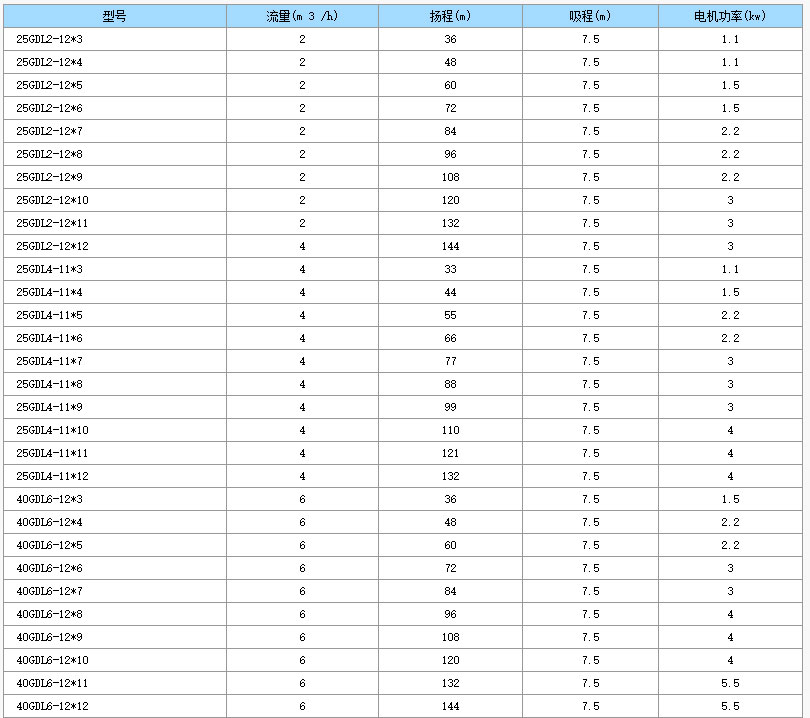

GDL立式不锈钢多级增压离心泵型号参数

GDL立式不锈钢多级增压离心泵型号参数

GDL立式不锈钢多级增压离心泵型号意义

50GDL12-15×5

50-泵进出口直径(mm)

GDL-立式不锈钢多级增压离心泵

12-泵设计流量(m³/h)

15-泵设计点单级扬程(m)

5-级数

CZL管道增压离心泵

CZL管道增压离心泵可以提供清水或者物理化学类似于清水的介质之用,尤其适用于高层建筑增压、城市与工业给排水、消防增压、园林喷灌、暖通制冷循环增压、远距离输送等场合使用。

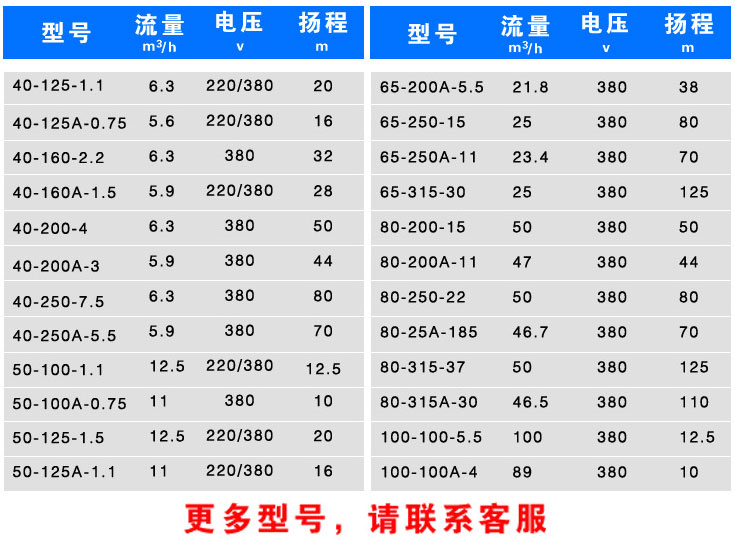

CZL管道增压离心泵型号参数

CZL管道增压离心泵型号参数

CZL管道增压离心泵型号意义

CZL200-500(Ⅰ)A(B)(C)

CZ-泵送长征泵阀

L-立式管道增压离心泵

200-泵进出口直径(mm)

500-叶轮名义直径(mm)

Ⅰ)-扩流型

A-叶轮经过一次切割

B)-叶轮经过二次切割

C)-叶轮经过三次切割

DL立式多级增压泵

DL立式多级增压泵是使用国内外优异的水力模型,具有性能曲线平缓、效率高、允许范围广、占地面积少的特点。并且符合我国的有关规定,可以满足不同的用户需求。

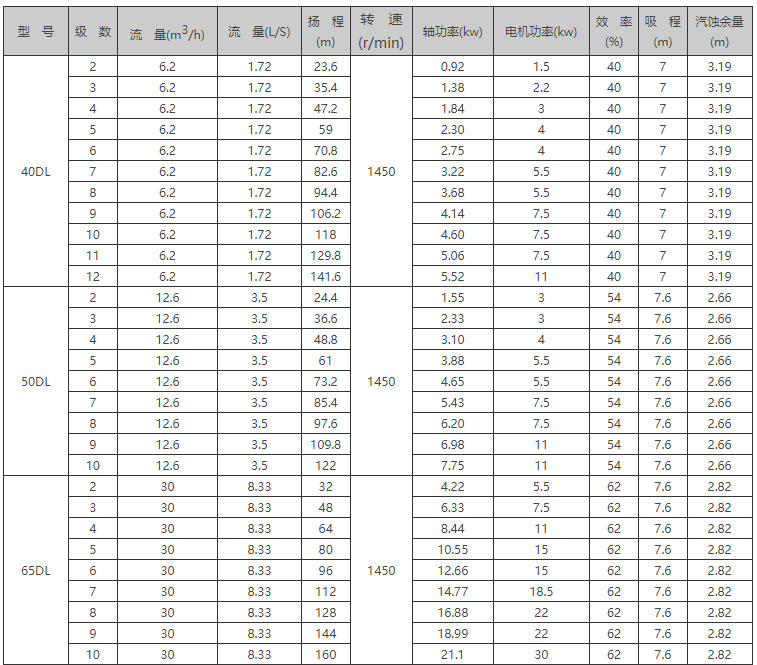

DL立式多级增压泵型号参数

DL立式多级增压泵型号参数

DL立式多级增压泵型号意义

150DL150-30×3

150-泵进出口直径(mm)

DL-立式多级增压泵

150-流量(m³/h)

30-单级扬程(m)

3-级数

QDLF立式不锈钢多级增压泵

QDLF立式不锈钢多级增压泵为立式结构,立式不锈钢多级增压泵的吸入和吐出在泵的下面水平排列。立式不锈钢多级增压泵主要零部件有泵体、叶轮、电机座、立式电机、联轴夹块等组成。

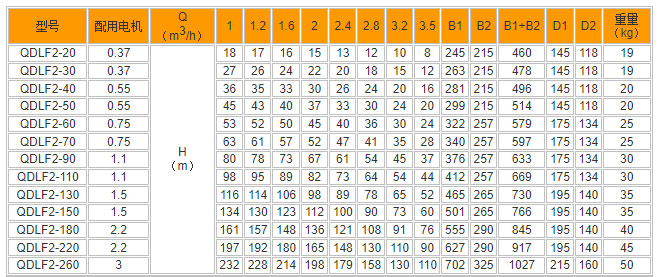

QDLF立式不锈钢多级增压泵型号参数

QDLF立式不锈钢多级增压泵型号参数

QDLF立式不锈钢多级增压泵型号意义

QDLF2-80/7-P

QDL-轻型立式多级增压离心泵

F-过流部件为不锈钢材质

2-额定流量(m³/h)

80-级数×10

7-叶轮数量

P-管路联接

D型卧式多级增压离心泵

D型卧式多级增压离心泵使用了我国推荐的高效节能水力模型,具有性能范围广、效率高、低噪音、使用寿命长、运行稳定、安装维修方便等特点。D型多级增压离心泵适用于采暖、浴室、消防增压、远距离送水等行业领域当中使用。

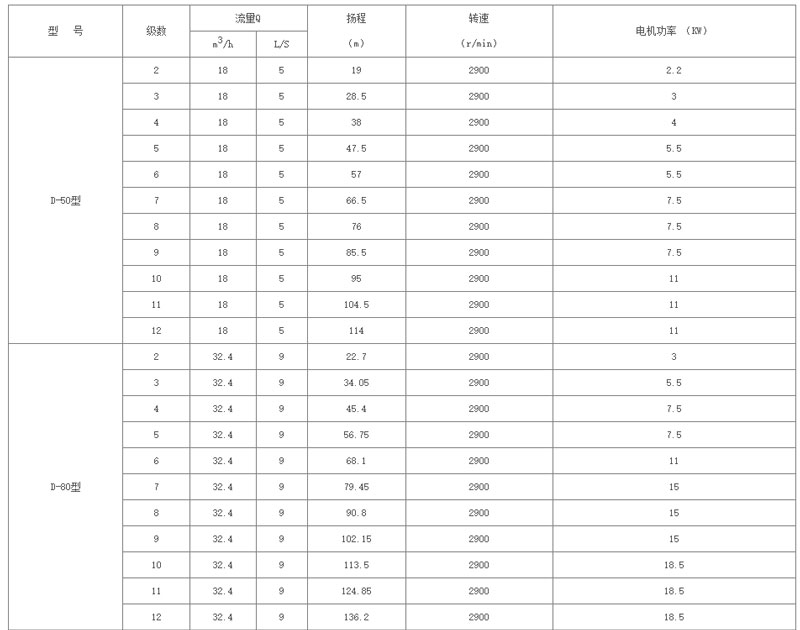

D型卧式多级增压离心泵型号参数

D型卧式多级增压离心泵型号参数

D型卧式多级增压离心泵型号意义

50D8×5

50-口径(mm)

D-卧式多级增压离心泵

8-扬程(m)

5-级数

离心泵厂家总结,推荐阅读:增压泵原理
