磁力驱动离心泵基本结构

2020/6/17 16:12:13

磁力驱动离心泵的关键部件是由磁耦合器的外磁转子,内转子和非导磁隔离套组成。当电动机驱动外部磁转子旋转时,磁场会穿透和非磁性物质,从而驱动连接到叶轮的内部磁转子同步旋转,实现非接触式动力传递,并将动态密封转换为静态密封。由于泵轴和内磁转子完全被泵体和隔离套封闭,因此,“滴落和泄漏”的问题得到了彻底解决,磁力驱动离心泵适用于易燃,易爆,有毒和有害介质。主要适用于炼油和化学工业。磁力驱动离心泵由三部分组成:泵,磁耦合器和电动机。

磁力驱动离心泵的结构特点

当它们靠近同一磁极时,不会发生退磁。这是一个非常好的磁场源。由我们公司永磁材料制成的永磁体具有较宽的工作温度范围,较高的耐高温性以及在磁场方向上的各向异性。

隔离套使用金属隔离套时,隔离套处于正弦交变磁场中,在垂直于磁力线方向的横截面上会感应出涡流并将其转化为热量。使用高电阻,高强度的非金属材料进行隔离。在减小涡流方面效果非常明显。

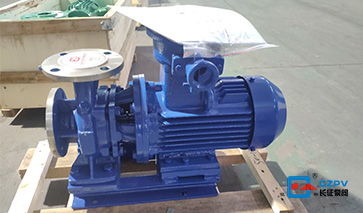

磁力驱动离心泵


磁力驱动离心泵运行时,必须使用少量液体冲洗和冷却内磁转子和隔离套筒之间的环形间隙区域以及滑动轴承的摩擦。冷却液的流量通常为泵设计流量的2%-3%。内磁转子和隔离套筒之间的环形间隙由于涡流而产生高热量。当冷却润滑液不足或冲洗孔不光滑或堵塞时,会导致介质温度高于永磁体的工作温度,从而逐渐失去内磁转子的磁力并使电磁执行器失效。当介质是水或水基液体时,环带区域的温度升高可保持在3-5度;当介质是碳氢化合物或石油时,环内区域的温度升高可保持在5-8°C。

磁力驱动离心泵滑动轴承的材料主要有浸渍石墨、填充聚四氟乙烯、工程陶瓷等,由于工程陶瓷具有良好的耐热性、耐腐蚀性和耐磨性,所以磁力泵滑动轴承主要由工程陶瓷制成。由于工程陶瓷的脆性和膨胀系数小,轴承间隙不宜过小,以免发生抱轴事故。磁力驱动离心泵的滑动轴承是由输送介质润滑的,根据不同介质和使用条件,选用不同材料制作。

当电磁执行器的过流部件在过载中运行或转子卡住时,电磁执行器的主要和过流部件将自动滑脱以保护磁力驱动离心泵。此时,在致动器的交变磁场的作用下,磁力驱动离心泵上的永磁体将产生涡流和磁损耗,从而导致永磁体的温度升高并且导致滑落并失效。
