单级双吸离心泵的结构特点以及工作原理

2020/6/20 9:25:48
    单级双吸离心泵的结构特点以及工作原理

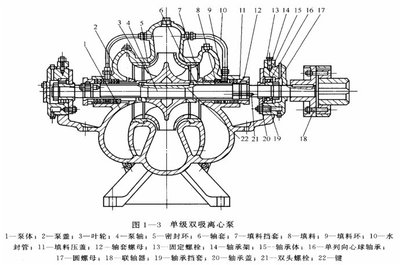

结构:单级离心泵的主要是由叶轮、卡环、密封环、机械密封套、密封体、轴、轴套、轴承体、轴承挡圈、止退垫圈、泵盖等组成。适用于各种水利工程,城市供水,农田灌溉,电站、矿山、工厂。

单级双吸离心泵


结构特点:

1、安装自吸装置以实现自动吸水,即不需要底阀,真空泵或倒灌,就可以启动离心泵;

2、轴封采用机械密封或填料密封,可以保证8000小时的运行而不会泄漏;

3、运行稳定,双吸式叶轮的优化设计可以将轴向力降至最低,并具有出色的水力性能。单级双吸离心泵的泵壳的内表面和叶轮的表面均具有抗气蚀性能;

4、设计简洁美观,稳定性好,安装方便;

5、选择SKF和NSK轴承,可以使轴承运行平稳、噪音低、寿命长;

6、在组装过程中无需进行调整,并且可以根据现场条件进行使用(分立式或卧式安装)。

工作原理:入口液体同时进入叶轮的中心区域。叶轮高速旋转,在离心力的作用下将液体排出,叶轮中心形成低压区域。在大气压的作用下,入口液体连续流向低压区域,就是进入叶轮中心后被抛出的反复过程。
