循环水泵的结构及工作原理

2020/7/8 11:27:52

日常生活中,循环水泵的结构特点以及工作原理有哪些呢?关注本篇文章,我们将简要介绍循环水泵的结构特点以及工作原理。

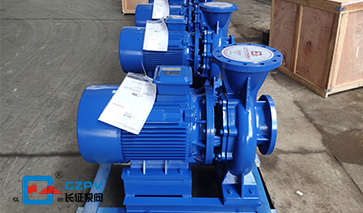

循环水泵


循环水泵的结构特点

1.悬臂转子采用前门开启结构,结构简单,易于维护,无需拆卸泵体和管路。

2.叶轮与吸气管配合。输送磨料时,仅需更换吸入管,从而延长了泵体的使用年限。轴封可以采用堵液型填料密封和双端机械密封,以确保泵无泄漏,安全可靠;

3.可以采用直接连接,皮带传动,减速机传动等传动方式,也可以采用卧式,立式或悬挂式安装,以满足不同工位的性能和安装需要。

根据轴的位置,循环水泵的结构基本上可分为卧式循环泵和立式循环泵两种。 同时,根据挤压室的类型和抽吸方法,可将其分为蜗壳型和导叶型。循环水泵的组成比较简单,主要由原动机,叶轮,泵壳和轴封装置四部分组成。原动机是循环泵的动力装置。 它通常通过耦合传动或其他传动方法连接到泵体,以提供动能。叶轮中通常有6-12个弯曲的叶片。它的主要功能是移动原动机。机械能被转移到被输送的液体中;泵壳,也称为蜗壳,是一种能量收集装置,可同时收集叶轮抛出的液体。轴封装置是泵轴与泵壳之间的密封件。

循环水泵的工作原理

以普通的循环泵为例。启动前,泵壳应充满液体。启动后,叶轮在电动机的驱动下高速旋转。当叶轮旋转时,叶轮入口处的水压沿着叶轮的径向减小,该压力低于大气压力。水的压力不断上升,远高于大气压,因此在进水管中形成一定的吸力。在外界的大气压下,低水位推动进水阀,沿进水管进入泵壳,并由叶轮抛入进水管。 这样,下部的水可以连续地泵送到上部。

以上是上海长征泵阀对循环水泵的结构及工作原理进行的简要分析总结。
