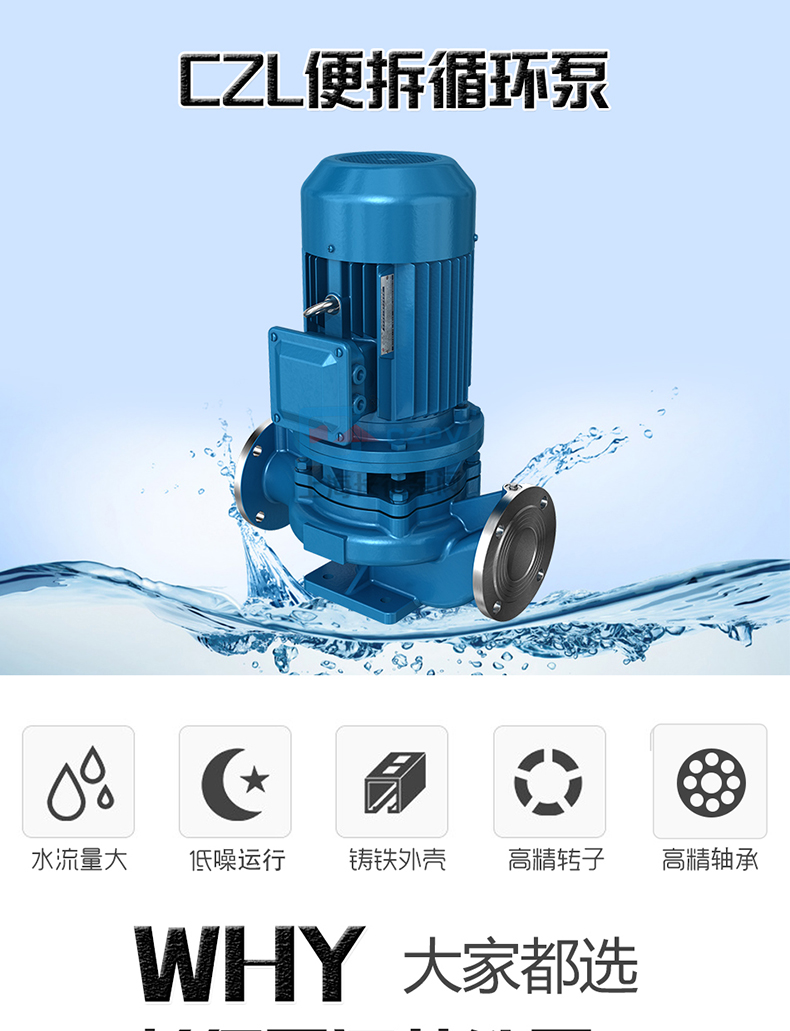

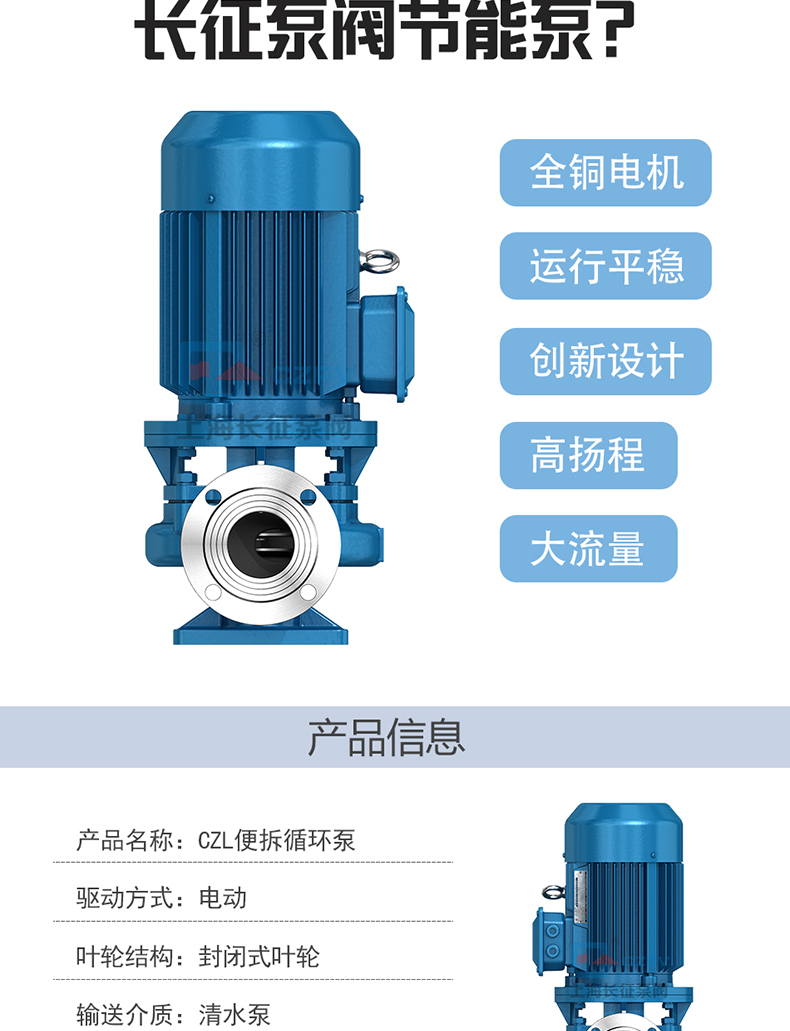

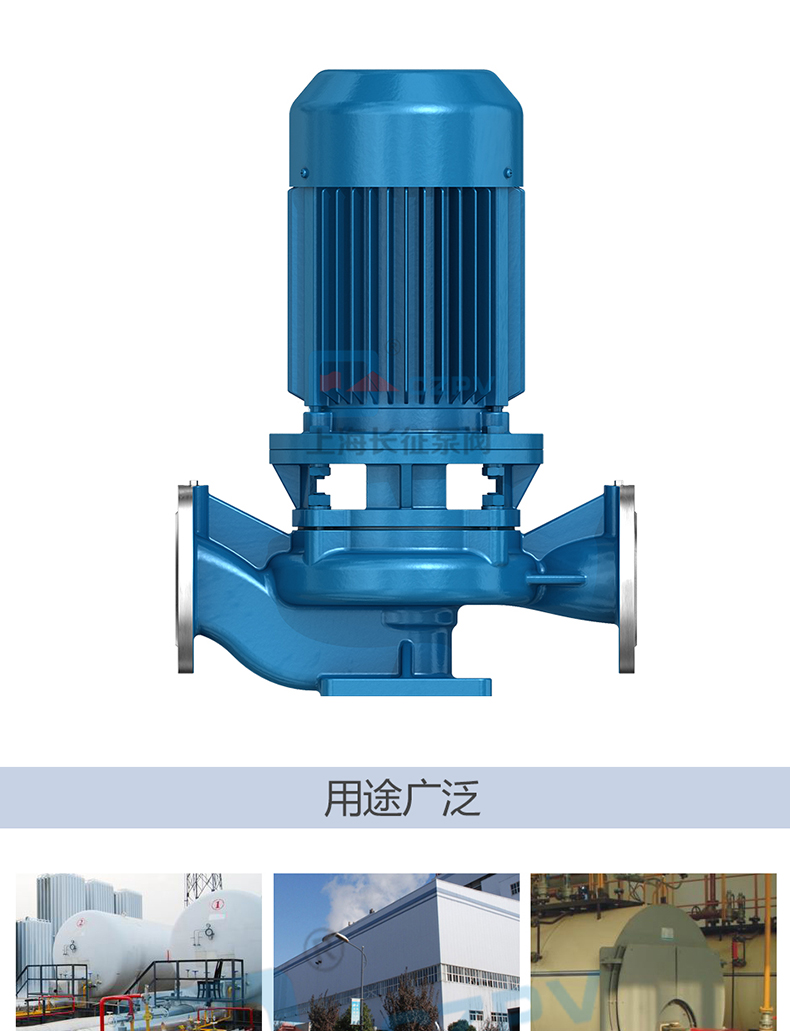

CZL系列便拆立式循环管道离心泵

CZL系列便拆立式管道离心泵简介

CZL型便拆立式管道离心泵是在ISG基础上开发成功的一种结构新颖、技术先进的泵类产品。该立式泵特别是在整体结构上进行大胆突破设计,采用独立轴承体、泵轴支撑、解决了原来立式泵靠电机加长轴支撑的不足之处;叶轮、泵体采用现代化最优秀水力模型设计制造,消除了原立式泵轴向力大的不足之处;电机采用Y系列标准通用电机,解决原立式泵加长轴电机配套更换难的问题;同时100的便拆结构解决了更换大功率水泵的轴承,机械密封、叶轮、泵轴的难题。该泵与国内同类产品相比,具有运转更平稳,使用寿命长,配套更方便,维护保养更轻松等无可代替的优点。在立式泵系列产品中属国内首创,各项技术居国内领先,是替代ISG型立式泵、IS型离心泵、S型双吸泵等常规离心泵的最理想产品。

CZL系列便拆立式管道离心泵特点
1.立式结构,安装调试方便,独特设计的电机和泵体采用联接体联接,同心度高、加工精度高,占地面积大大减少,缩减了建筑投资。底脚稳固、结构紧凑,精美的铸造和外观处理赋予立式离心泵新的美感,使产品焕发艺术的魅力,可以和国外着名厂家立式泵媲美。

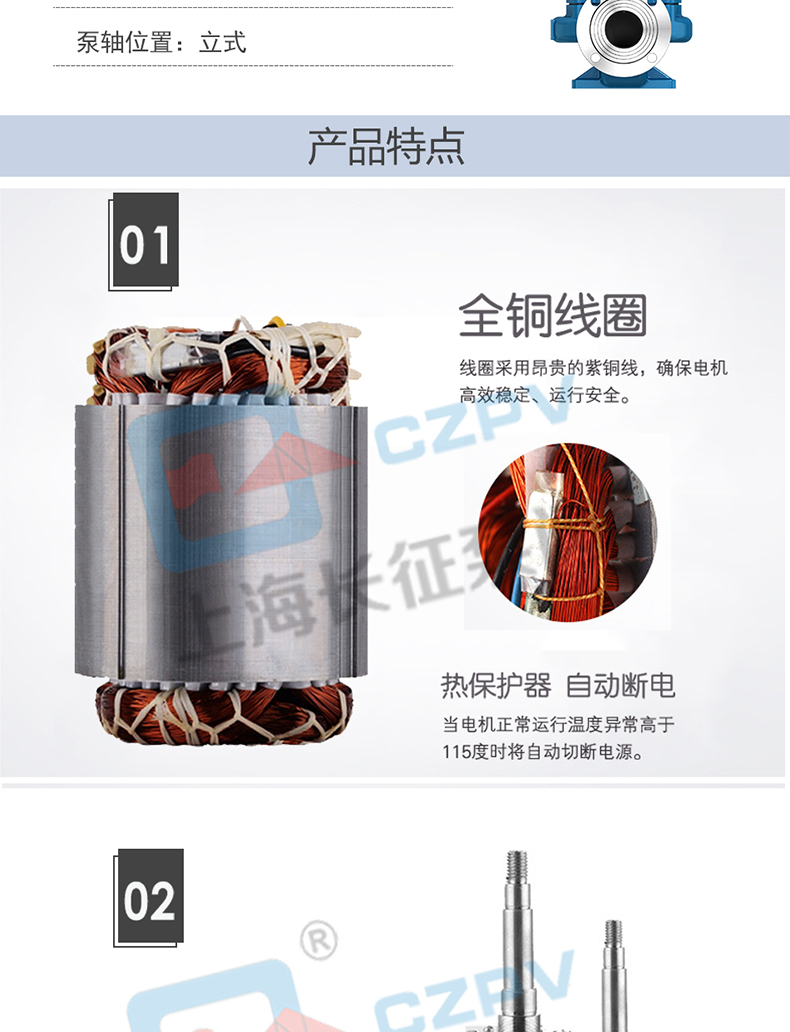

2.配用国内着名厂家生产的低速Y系列标准通用电机,运行平稳、噪音极低。

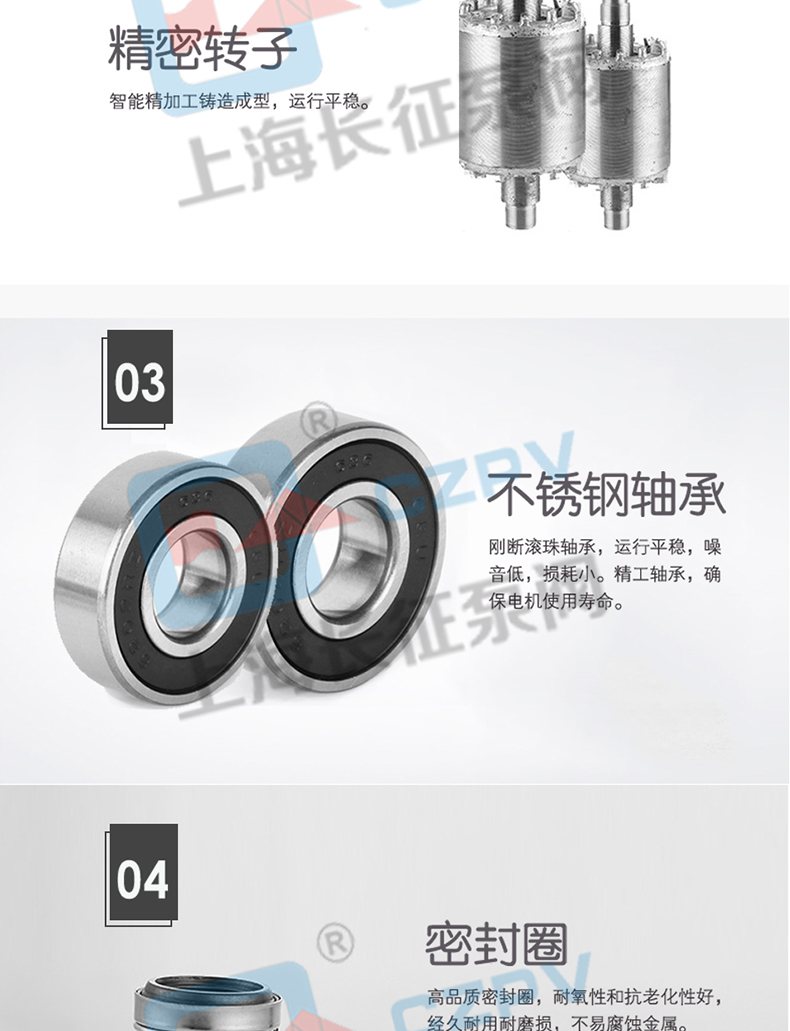

3.轴承采用国际着名品牌精密轴承,精度高、可靠性好,寿命长。
4.叶轮采用90年代最优秀可自平衡轴向力的水力模型,使得泵轴承和机械密封使用寿命大大延长。
5.电机轴承座内的轴承都配有加油孔和放油孔,对轴承的维护保养十分方便。
6.可拆卸爪型弹性联轴器,使泵起动无振动、无噪音,旋转部件设有可靠的安全防护罩,安全性极好。
7.机械密封采用不锈钢、碳化钨、氟橡胶等材料制成,耐高温、高压、运行寿命长,无渗漏,对轴无磨损,保证工作环境整洁。
8.泵盖结构设计独特,只要卸下爪型弹性联轴器、泵盖螺母,即可十分轻便取出轴承座、泵盖、泵轴、叶轮等组合件,进行更换机械密封和叶轮,而不必拆卸电机、泵体和管道,维修方便快捷。

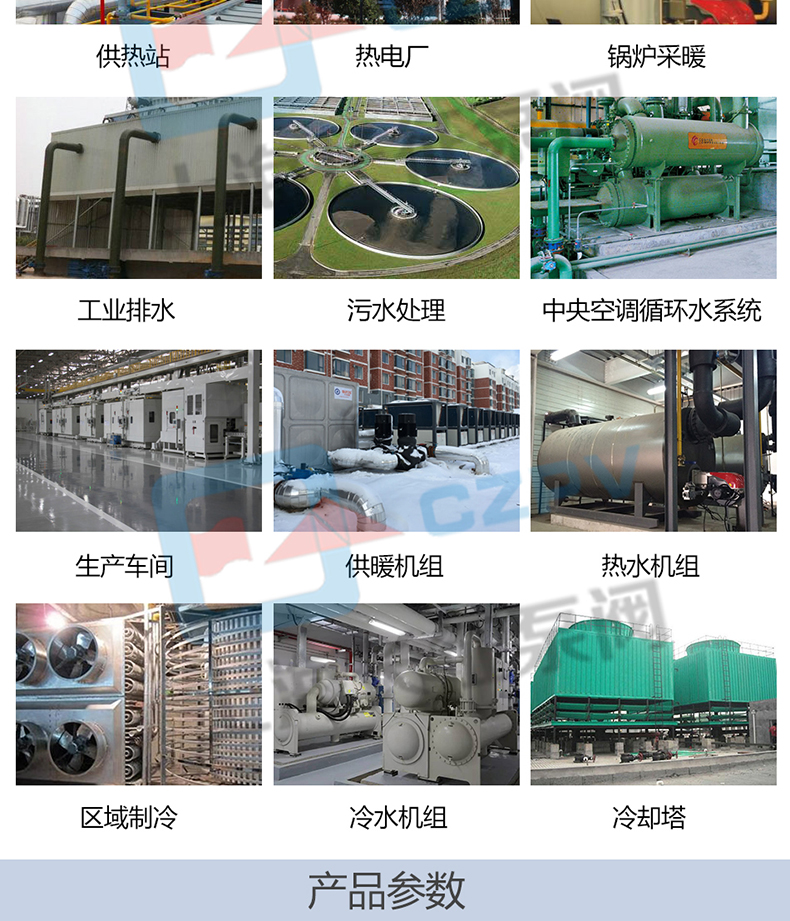

CZL系列便拆立式管道离心泵用途
CZL型便拆式单级离心泵:主要用于工业、城市高层建筑给水,消防管道增压,暖通空调冷热水循环,远距离输水以及生产工艺循环增压输送。IRGB型便折式单级热水泵:适用于冶金、化工、纺织、木材加工、造纸及饭店、浴室、宾馆等锅炉高温热水增压循环输送及城市采暖系统供热用泵。
1.高层建筑增压送水
2.工厂系统输送
3.水处理系统加压
4.中央空调冷热水循环
5.锅炉系统输送
6.游泳池输水
7.工艺流程中增压循环。

CZL系列便拆立式管道离心泵工作条件
液体温度-15+120。
工作压力,最大工作压力1.6MPa,即系统压力=入口压力+泵扬程工作时的压力1.6MPa;周围环境的温度不超过40,相对温度不超过95;吸排液体为清水或类似于清水的液体,其固体不溶物体积不超过单位体积0.1,粒度0.2mm.
CZL型便拆立式管道离心泵型号意义:

例如:CZL150-50(I)A
CZL-便拆立式离心泵
IRGB-便拆立式热水泵
IHGB-便拆立式化工泵
YGB-便拆立式油泵
150-泵进、出口公称直径(mm)
50-泵额定扬程(m)
I-流量分类
A-叶轮经第一次切割
CZL系列便拆立式管道离心泵参数


型 号 流 量Q 扬程
m
效率
%
转速
r/min
电机功率
KW
允许汽蚀余量
m
m3/h l/s
50-125A 11 3.05 16 57 2900 1.1 2.3
50-160 12.5 3.47 32 52 2900 3 2.3
50-160A 11.7 3.25 28 51 2900 2.2 2.3
50-160B 10.4 2.89 22 50 2900 1.5 2.3
50-200 12.5 3.47 50 46 2900 5.5 2.3
50-200A 11.7 3.25 44 45 2900 4 2.3
50-200B 10.6 2.94 36 44 2900 3 2.3
50-250 12.5 3.47 80 38 2900 11 2.3
50-250A 11.6 3.22 70 38 2900 7.5 2.3
50-250B 10.8 3.0 60 37 2900 7.5 2.3
50-250C 10.0 2.78 52 36 2900 5.5 2.3
50-100(I) 25 6.94 12.5 69 2900 1.5 2.5
50-100(I)A 22.3 6.19 10 67 2900 1.1 2.5
50-125(I) 25 6.94 20 68 2900 3 2.5
50-125(I)A 22.3 6.19 16 66 2900 2.2 2.5
50-160(I) 25 6.94 32 63 2900 4 2.5
50-160(I)A 23.4 6.5 28 62 2900 4 2.5
50-160(I)B 21.6 6.0 24 58 2900 3 2.5
50-200(I) 25 6.94 50 58 2900 7.5 2.5
50-200(I)A 23.5 6.53 44 57 2900 7.5 2.5
50-200(I)B 21.8 6.06 38 55 2900 5.5 2.5
50-250(I) 25 6.94 80 50 2900 15 2.5
50-250(I)A 23.4 6.5 70 50 2900 11 2.5
50-250(I)B 21.6 6.0 60 49 2900 11 2.5
50-315(I) 25 6.94 125 40 2900 30 2.5
50-315(I)A 23.7 6.58 113 40 2900 22 2.5
50-315(I)B 22.5 6.25 101 39 2900 18.5 2.5
50-315(I)C 20.6 5.72 85 38 2900 15 2.5
65-100 25 6.94 12.5 69 2900 1.5 2.5
65-100A 22.3 6.19 10 67 2900 1.1 2.5
65-125 25 6.94 20 68 2900 3 2.5
65-125A 22.3 6.19 16 66 2900 2.2 2.5
65-160 25 6.94 32 63 2900 4 2.5
65-160A 23.4 6.5 28 62 2900 4 2.5
65-160B 21.6 6.0 24 58 2900 3 2.5
65-200 25 6.94 50 58 2900 7.5 2.5
65-200A 23.5 6.53 44 57 2900 7.5 2.5
